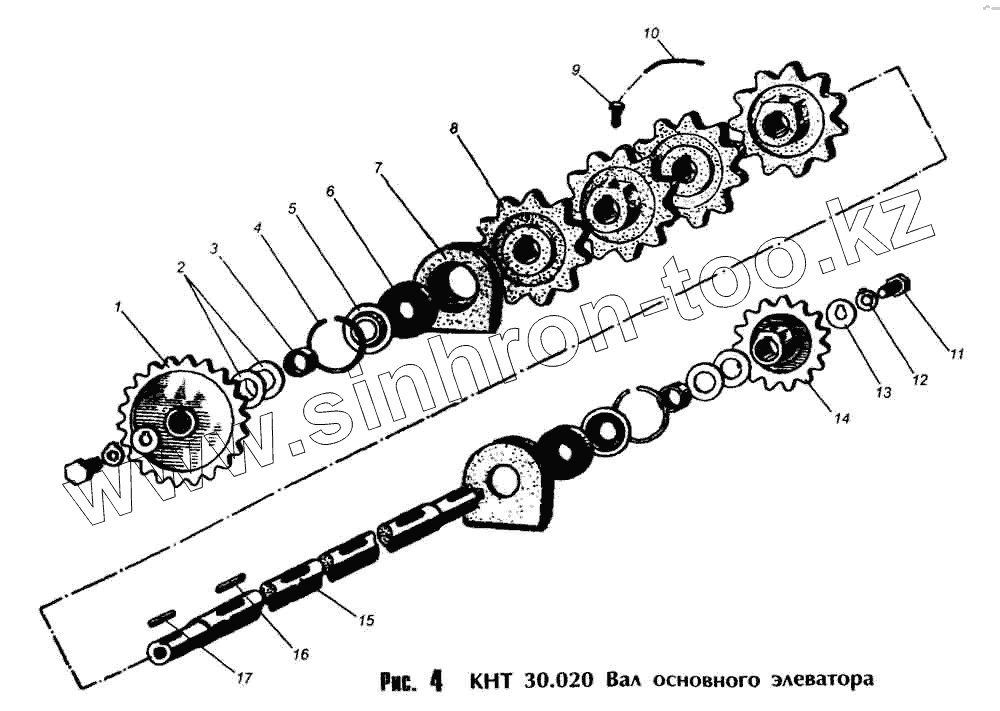

Каталог запасных частей к технике: Лидсельмаш КТН-2В. КНТ 30.020 Вал основного элеватора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КНТ 30.480 | Звездочка z=27 | |
| 2 | КНТ 30. 441 | Шайба регулировочная | |
| 3 | КНТ 35.801-01 | Втулка распорная | |
| 4 | КСМ90.5Т5-72 | Кольцо | |
| 5 | ККГ 32.401-01 | Крышка | |
| 6 | 180207 | Подшипник ГОСТ 8882-75 | |
| 7 | КНТ 32.101 | Корпус подшипника | |
| 8 | КНТ 32.102 | Звездочка z=11 | |
| 9 | КНТ625 | Болт | |
| 10 | Вал | Проволока 2,0-0-4 L=300мм | |
| 11 | М12x25.58.019 | Болт | |
| 12 | КНТ 30.456 | Шайба | |
| 13 | КНТ 30.457 | Шайба | |
| 14 | КСР 00.260 | Звездочка z=15 | |
| 15 | КНТ 30.616 | Вал | |
| 16 | ТМ539 А | Шпонка | |
| 17 | Шпонка 2-10x8x45 | Шпонка 2-10x8x45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
