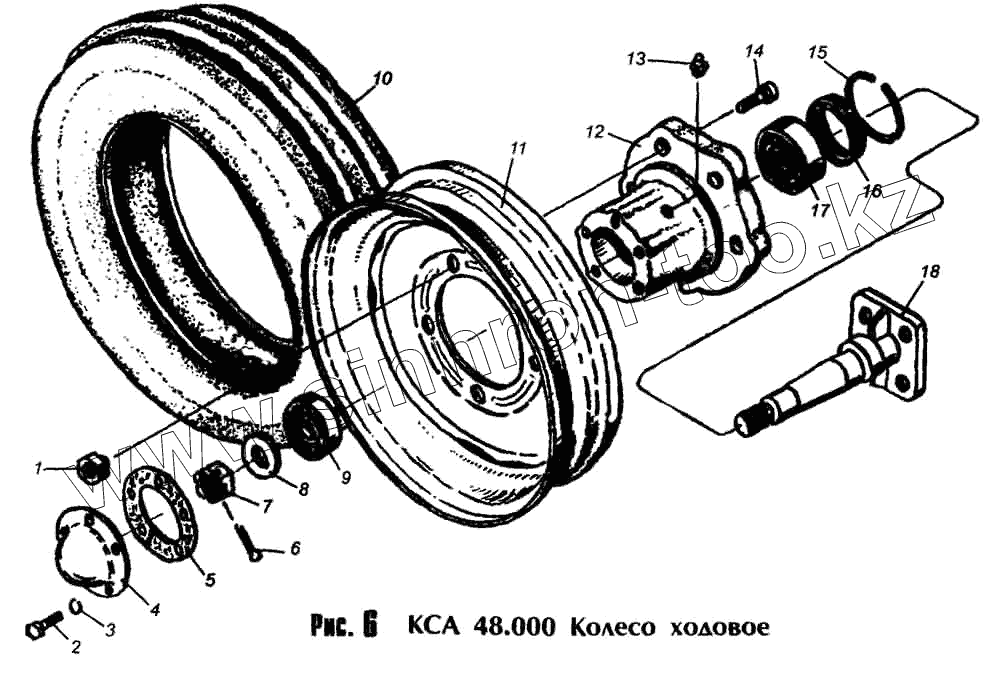

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4. КСА 48.000 Колесо ходовое
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АУ 6027 | Гайка | |
| 2 | М8х20.58.019 | Болт | |
| 3 | 8.65Г | Шайба ГОСТ 6402-70 | |
| 4 | КСВ 07.401 | Крышка | |
| 5 | КСВ 07.001 | Прокладка | |
| 6 | Шплинт 4x40 ГОСТ 397-79 | Шплинт 4x40 ГОСТ 397-79 | |
| 7 | М20х1,5-6Н.5.019 | Гайка ГОСТ 5919-73 | |
| 8 | 20.03.019 | Шайба ГОСТ 11371-76 | |
| 9 | 7306 | Подшипник ГОСТ 333-79 | |
| 10 | Шина 180-406 /6,5-16/ ГОСТ 7463-80 | Шина 180-406 /6,5-16/ ГОСТ 7463-80 | |
| 11 | 36-3101010-А2 | Колесо /диск и обод в сборе/ | |
| 12 | АУ 1017 А | Ступица колеса | |
| 13 | Масленка 1.2.Ц6 ГОСТ 19853-74 | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 14 | АУ 6028 | Болт | |
| 15 | КСВ 07.403 | Кольцо запорное | |
| 16 | 1.1-70x95-1 | Манжета ГОСТ 8752 | |
| 17 | 7308 | Подшипник ГОСТ 333-79 | |
| 18 | КСА 48.010 | Ось колеса |
