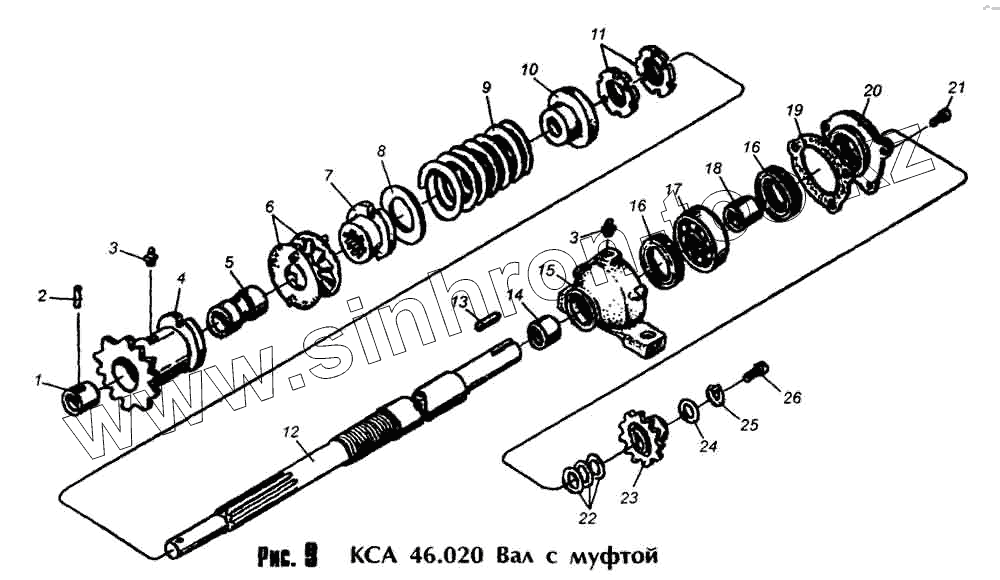

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4. КСА 46.020 Вал с муфтой
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КНТ 35.803 | Втулка | |
| 2 | КНТ 35.605 | Штырь | |
| 3 | Масленка 1.2.ЦВ ГОСТ 19853-74 | Масленка 1.2.ЦВ ГОСТ 19853-74 | |
| 4 | КНТ 35.080 | Полузвездочка с фланцем | |
| 5 | КНТ 35.101 | Втулка | |
| 6 | Н.038.01.004 | Шайба зубчато-фрикционная | |
| 7 | Втулка шпицевая | Втулка шпицевая | |
| 8 | РК 02.415 | Шайба | |
| 9 | Н.038. 03.006 | Пружина | |
| 10 | КСА 46.101 | Шайба | |
| 11 | КСА 46.402 | Гайка | |
| 12 | КСА 46.601 | Вал | |
| 13 | 2-10x8x35 | Шпонка ГОСТ 23360-78 | |
| 14 | КСВ 04.802 | Втулка | |
| 15 | КСР 00.201-01 | Корпус подшипника | |
| 16 | П.1-45x65-1 | Манжета ГОСТ 8752-79 | |
| 17 | 1307 | Подшипник ГОСТ 5720-75 | |
| 18 | КСА 46.826 | Втулка | |
| 19 | ОК 0018 | Прокладка | |
| 20 | КСВ 06.103 | Крышка подшипника | |
| 21 | ВМ8-6gх25.58.019 | Винт ГОСТ 17475-80 | |
| 22 | КНТ 30.441 | Шайба регулировочная | |
| 23 | Н.022.407-02 | Звездочка z=13 | |
| 24 | КНТ 30 457 | Шайба | |
| 25 | КНТ 30.456 | Шайба | |
| 26 | М12-6gх25.58.019 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
