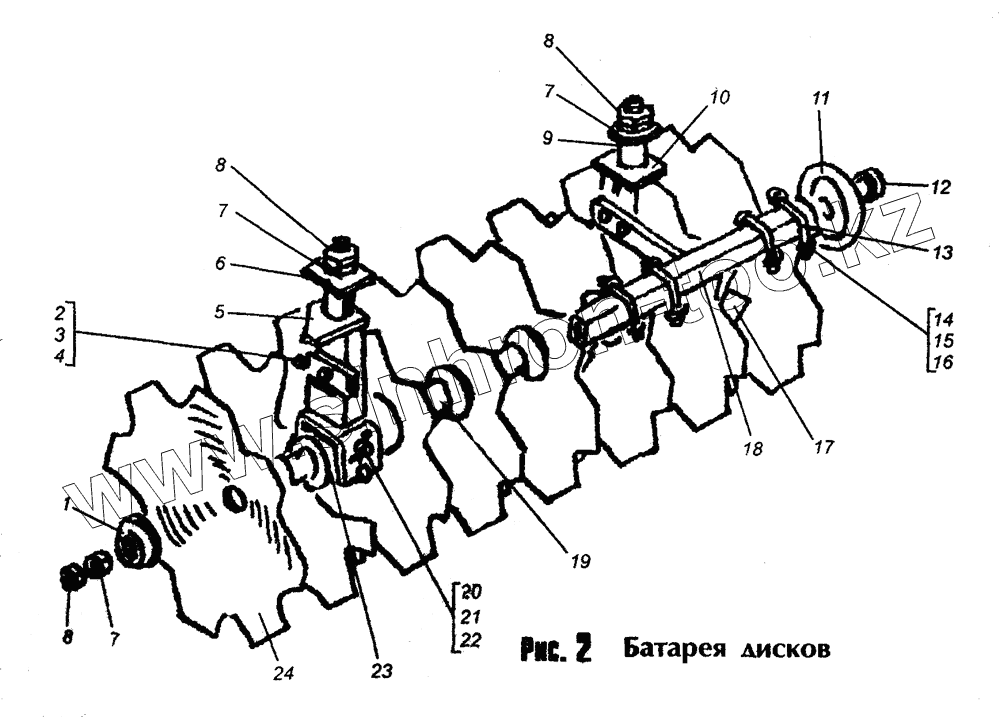

Каталог запасных частей к технике: Лидсельмаш БДТ-3 (Л-113). Батарея дисков
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БДТ 02.102 | Шайба стопорная | |
| 2 | М16x100 | Болт | |
| 3 | М16 | Гайка | |
| 4 | 16.65Г | Шайба | |
| 5 | Л-114.03.040 | Стойка | |
| 6 | БДТ 02.404 | Пластана | |
| 7 | М42х3 | Гайка | |
| 8 | М42х3 | Гайка | |
| 9 | Шайба 42 | Шайба 42 | |
| 10 | БДТ 02.050 | Стойка | |
| 11 | БДТ 02.105 | Шайба | |
| 12 | БДТ 02.030-01 | Вал | |
| 13 | БДТ 05.601 | Хомут | |
| 14 | М16 | Гайка | |
| 15 | Шайба 16 | Шайба 16 | |
| 16 | 16.65Г | Шайба | |
| 17 | БДТ 05.020 | Чистик правый | |
| 18 | БДТ 05.010 | Основание чистика | |
| 19 | БДТ 02.101 | Шпуля | |
| 20 | БД 00.633 | Ось | |
| 21 | Шайба 20 | Шайба 20 | |
| 22 | Шплинт 4x36 | Шплинт 4x36 | |
| 23 | БДТ 02.010 | Подшипник батареи | |
| 24 | БДТ 01.401 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
