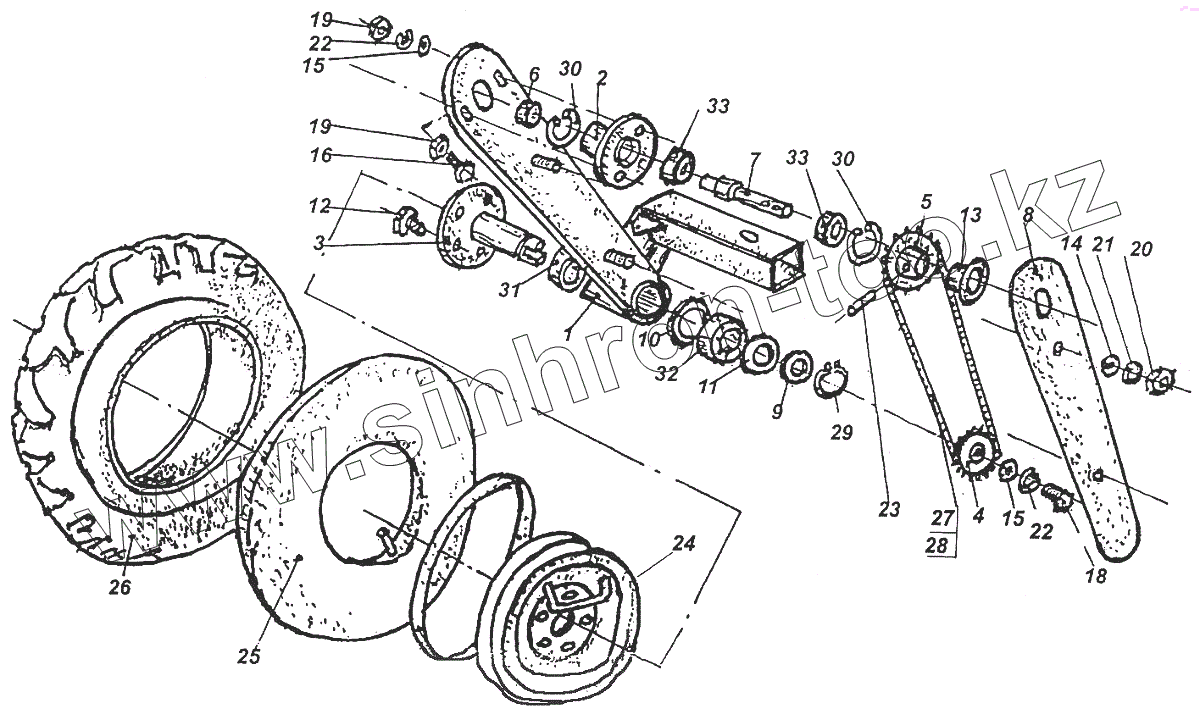

Каталог запасных частей к технике: Лидагропроммаш СУ-12. КОЛЕСО ПРИВОДНОЕ СУ 12.07.000.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУ12.07.100. | Кронштейн колесный с корпусом привода | |
| 2 | 494118 | Ступица | |
| 3 | 494291 У | Ось | |
| 4 | СП 3.06.200. | Звездочка | |
| 5 | СУ 12.07.260. | Звездочка | |
| 6 | 649021 А | Колпак | |
| 7 | 494342 | Ось | |
| 8 | СУ 12.07.300 | Кожух | |
| 9 | 758232-01,-02. | Шайба регулировочная | |
| 10 | 674412 | Шайба | |
| 11 | 496623 | Шайба | |
| 12 | 490688 У-2 | Болт | |
| 13 | 496900 | Фланец | |
| 14 | 646492 | Шайба | |
| 15 | 646981 | Шайба | |
| 16 | Болт М10x50 | Болт | |
| 17 | Болт М10x40 | Болт | |
| 18 | Гайка М10 | Гайка | |
| 19 | Гайка М8 | Гайка | |
| 20 | Шайба 8.65Г | Шайба | |
| 21 | Шайба 10.65Г | Шайба | |
| 22 | 652161 | Заклепка | |
| 23 | СП6.06.10 x | Диск | |
| 24 | Камера7,5x16 | Камера | |
| 25 | Шина7,5Lx16 | Шина | |
| 26 | СПР –12.7-1820-1 | Звено | |
| 27 | ПР 12,7-1820-1 | Цепь | |
| 28 | Кольцо А35x1.7 | Кольцо | |
| 29 | Кольцо А 35x1.2 | Кольцо | |
| 30 | 180208 | Подшипник | |
| 31 | 180207 | Подшипник | |
| 32 | 180202 | Подшипник |
