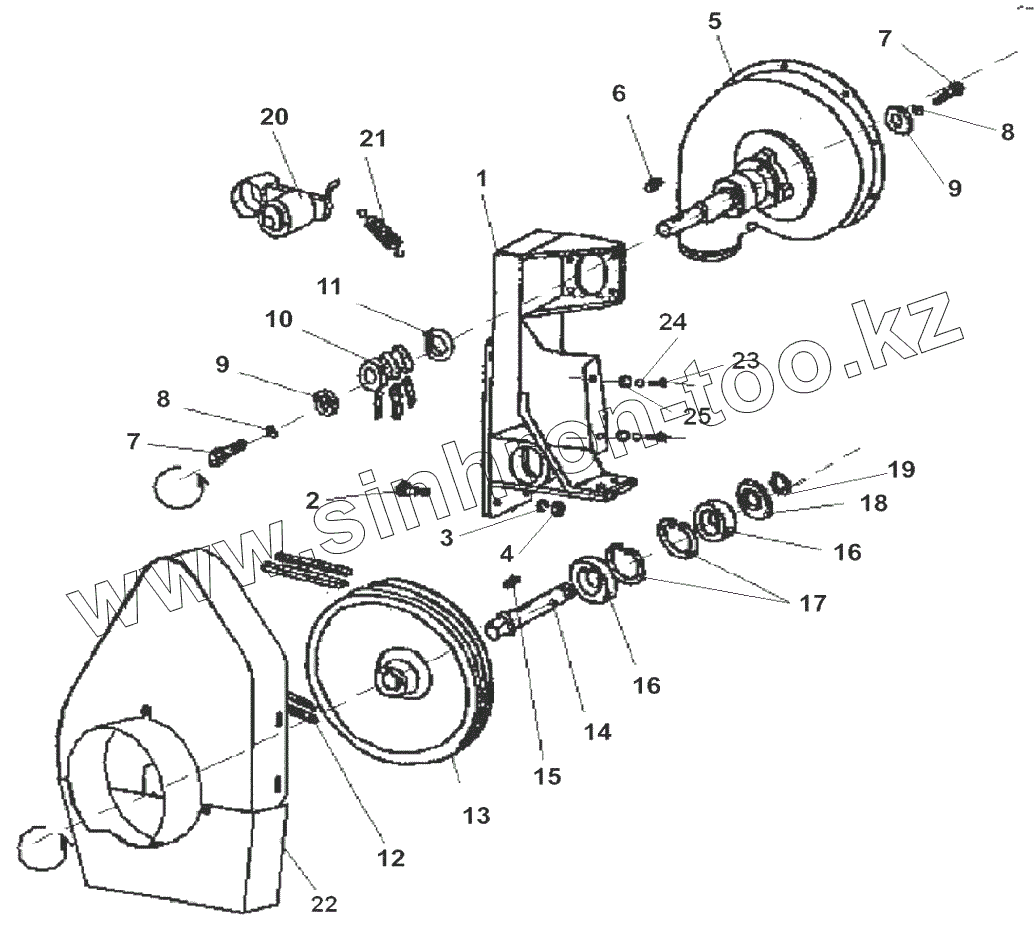

Каталог запасных частей к технике: Лидагропроммаш СПУ. ВЕНТИЛЯТОР С ПРИВОДОМ В СБОРЕ
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 496108-Б | Кронштейн вентилятора | |
| 2 | Болт М12х40 | Болт | |
| 3 | Шайба 12.65Г | Шайба | |
| 4 | Гайка М12 | Гайка | |
| 5 | 494061 | Вентилятор в сборе | |
| 6 | Шпонка 6х6х35 | Шпонка | |
| 7 | Болт М8х25 | Болт | |
| 8 | Шайба 8.65Г | Шайба | |
| 9 | 494329 | Шайба | |
| 10 | 494305-Б | Шкив | |
| 11 | 494408-01 | Шайба | |
| 12 | Ремень 1х11х10.1500 | Ремень | |
| 13 | 494277-Б | Шкив большой | |
| 14 | 494314-Б | Вал | |
| 15 | Шпонка 8х7х30 | Шпонка | |
| 16 | Подшипник 180206 | Подшипник | |
| 17 | Кольцо 62х2 | Кольцо | |
| 18 | 490219 | Шайба | |
| 19 | Кольцо 30х1,2 | Кольцо | |
| 20 | 494106-В | Механизм натяжной | |
| 21 | 494724 | Пружина | |
| 22 | СП6.01.00.Б | Верхняя часть кожуха | |
| 23 | Болт М6х16.58.01 | Болт | |
| 24 | 646062 | Шайба | |
| 25 | Шайба 6.65Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
