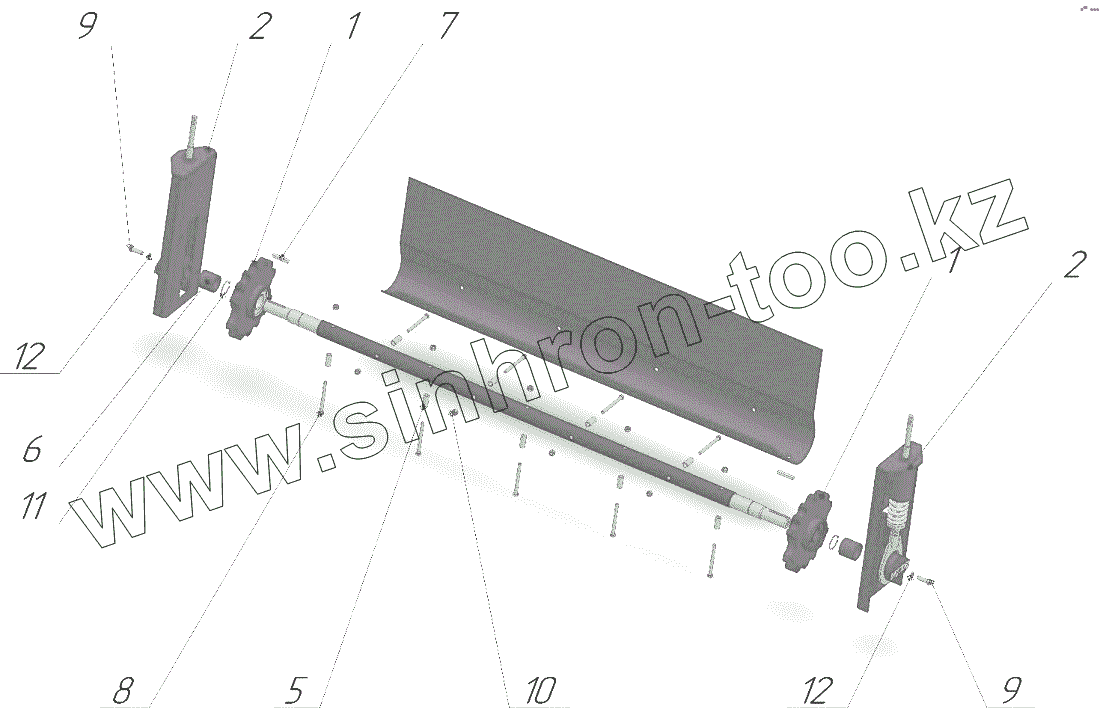

Каталог запасных частей к технике: Лидагропроммаш ППР-145. Вал натяжной в сборе
1
1
2
2
5
6
7
8
9
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ППР-27.01.000 | Звездочка ведомая | |
| 2 | ППР-27.02.000 | Натяжное устройство | |
| 3 | ППР-27.00.401 | Кожух | |
| 4 | ППР-27.00.601 | Вал | |
| 5 | ППР-27.00.602 | Втулка | |
| 6 | ППР-27.00.801 | Втулка | |
| 7 | ППР-50.00.601 | Шпонка | |
| 8 | Болт М8х90-8.8 | Болт | |
| 9 | Болт М10х30-8.8 | Болт | |
| 10 | Гайка М8-8 | Гайка | |
| 11 | Кольцо стопорное 35х1,5 | Кольцо стопорное | |
| 12 | Шайба пр. А10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
