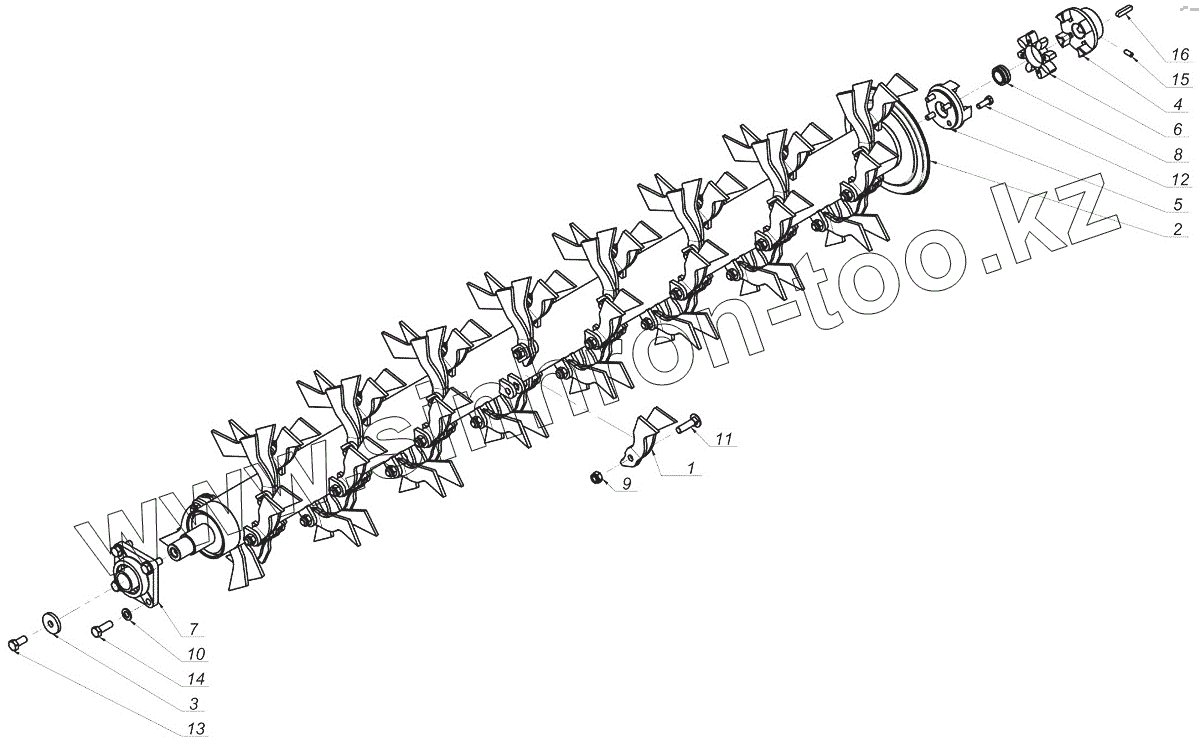

Каталог запасных частей к технике: Лидагропроммаш КДФ-3В. Вал вспушивателя 0710.04.00.002
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0240.13.03.004 | Кронштейн | |
| 2 | 0710.02.01.002 | Вал вспушивателя левый | |
| 3 | 0731.02.03.000 | Шайба | |
| 4 | 0731.02.05.002 | Муфта | |
| 5 | 0731.02.06.002 | Муфта | |
| 6 | MISS-055-002 | Уплотнение | |
| 7 | MZLZ-000-004 | Подшипник | |
| 8 | MZLZ-030-000 | Подшипник | |
| 9 | MZNS-016-005 | Гайка | |
| 10 | MZPP-016-002 | Шайба | |
| 11 | MZSS-016-000 | Болт специальный | |
| 12 | MZSZ-012-046 | Болт | |
| 13 | MZSZ-016-001 | Болт | |
| 14 | MZSZ-016-008 | Болт | |
| 15 | MZWD-010-025 | Ввертыш | |
| 16 | MZWP-012-050 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
