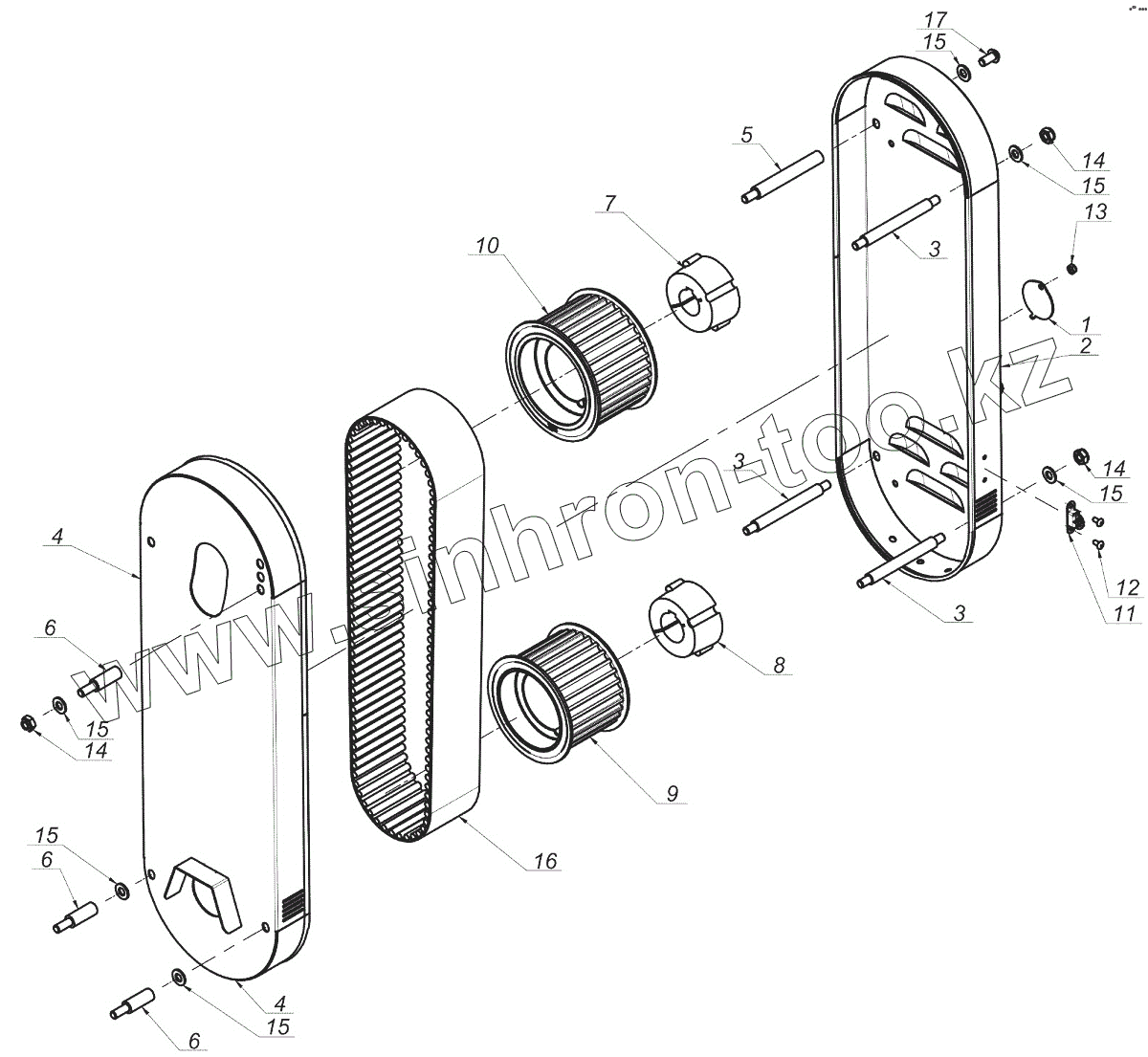

Каталог запасных частей к технике: Лидагропроммаш КДФ-3В. Привод вспушивателя 0752.03.00.004
1
2
3
3
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
14
14
15
15
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0240.01.25.000 | Крышка | |
| 2 | 0750.03.01.003 | Крышка привода | |
| 3 | 0750.03.10.002 | Шпилька | |
| 4 | 0752.03.02.003 | Крышка привода | |
| 5 | 0773.05.07.000 | Шпилька | |
| 6 | 0773.05.08.000 | Шпилька | |
| 7 | MIIT-035-025 | Втулка | |
| 8 | MIIT-040-001 | Втулка | |
| 9 | MIKZ-030-002 | Шкив | |
| 10 | MIKZ-034-000 | Шкив | |
| 11 | MPIU-001-001 | Скоба | |
| 12 | MZIN-000-004 | Заклепка | |
| 13 | MZNS-006-006 | Гайка | |
| 14 | MZNS-010-002 | Гайка | |
| 15 | MZPP-010-001 | Шайба | |
| 16 | MZPZ-001-005 | Ремень | |
| 17 | MZSI-010-009 | Болт |
