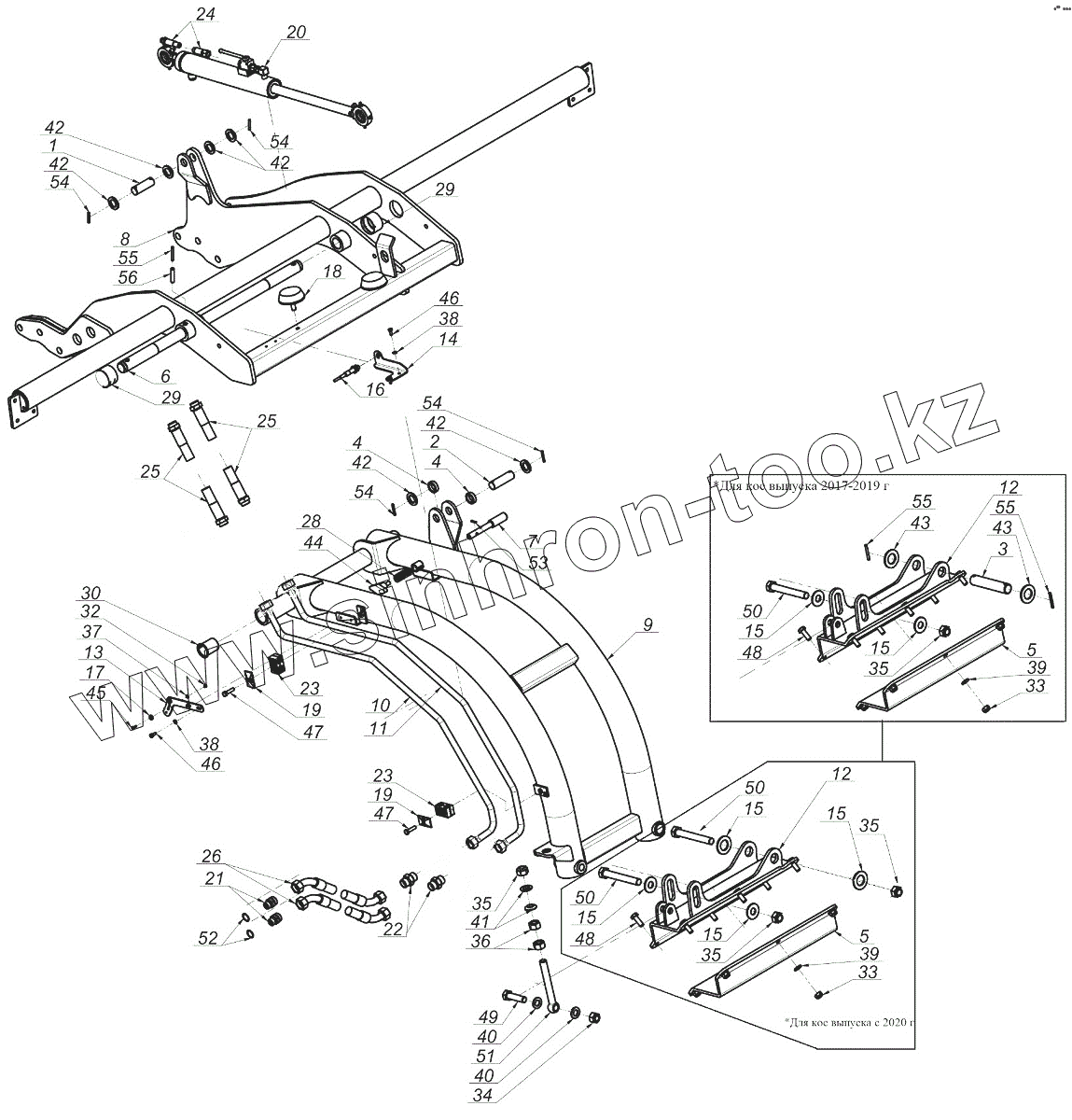

Каталог запасных частей к технике: Лидагропроммаш КДФ-3В. Подвеска КДД-9-14.10.000
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
12
12
12
12
12
13
14
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
23
24
25
25
26
28
30
32
33
33
34
35
35
35
35
36
37
38
38
39
39
40
40
41
42
42
42
42
42
43
43
44
45
46
46
47
47
48
48
49
50
50
50
51
52
53
54
54
54
54
55
55
55
55
55
55
55
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДД-9-14.10.601 | Ось | |
| 2 | КДД-9-01.00.612 | Палец | |
| 3 | КДД-9-14.10.603 | Ось | |
| 4 | КДФ-3-01.00.606-01 | Втулка | |
| 5 | КДД-9-14.10.401 | Прижим | |
| 6 | КДД-9-14.10.605 | Вал | |
| 7 | КДД-9-14.10.606 | Палец | |
| 8 | КДД-9-14.11.000 | Рама несущая | |
| 9 | 0802.01.02.001 | Рама | |
| 9 | 0804.11.02.001 | Рама | |
| 10 | КДД-9-30.00.040 А | Трубопровод | |
| 11 | КДД-9-30.00.050 А | Трубопровод | |
| 12 | КДД-9-14.13.000 В | Крепление | |
| 12 | КДД-9-14.13.000 | Крепление | |
| 13 | КДД-9-14.10.402 | Кронштейн | |
| 14 | КДД-9-14.10.403 | Уголок | |
| 15 | КДД-9-14.10.404 | Шайба | |
| 16 | MIEC-000-001 | Датчик | |
| 17 | MIEM-001-001 | Магнит к датчику | |
| 18 | КДД-9-01.90.000 | Буфер | |
| 19 | MIHB-015-002 | Держатель труб | |
| 20 | ВНС 50.28.300 | Гидроцилиндр | |
| 21 | MIHK-026-001 | Фитинг | |
| 22 | MIHK-026-008 | Фитинг | |
| 23 | MIHO-018-003 | Держатель | |
| 24 | КДД-9-30.00.290 А | РВД | |
| 25 | КДД-9-30.00.260 А | РВД | |
| 26 | КДД-9-30.00.300 А | РВД | |
| 28 | КДД-9-14.10.607 | Пружина | |
| 30 | MITS-000-009 | Втулка | |
| 32 | Гайка М4-8 | Гайка | |
| 33 | Гайка М12-8 | Гайка | |
| 34 | Гайка М18-8 | Гайка | |
| 35 | Гайка М20-8 | Гайка | |
| 36 | Гайка М20-8 | Гайка | |
| 37 | Н.036.75.001 | Шайба | |
| 38 | 646062 | Шайба | |
| 39 | 646402 | Шайба | |
| 40 | 646232Д | Шайба | |
| 41 | КДД-9-14.10.612 | Шайба сферическая | |
| 42 | СТ6.00.009 | Шайба | |
| 43 | 646292 | Шайба | |
| 44 | КДД-9-14.14.000 | Болт-барашек | |
| 45 | Болт М4х12-8.8 | Болт | |
| 46 | Болт М6х16-8.8 | Болт | |
| 47 | Болт М8х35-8.8 | Болт | |
| 48 | Болт М12х35-8.8 | Болт | |
| 49 | Болт М18х70-8.8 | Болт | |
| 50 | Болт М20х150-8.8 | Болт | |
| 51 | MZSZ-020-162 | Болт | |
| 52 | MZUP-022-001 | Кольцо медное | |
| 53 | Штифт 4х20 | Штифт | |
| 54 | Штифт 5х36 | Штифт | |
| 55 | Штифт 6х50 | Штифт | |
| 55 | Штифт 6х50 | Штифт | |
| 56 | Штифт 10х50 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
