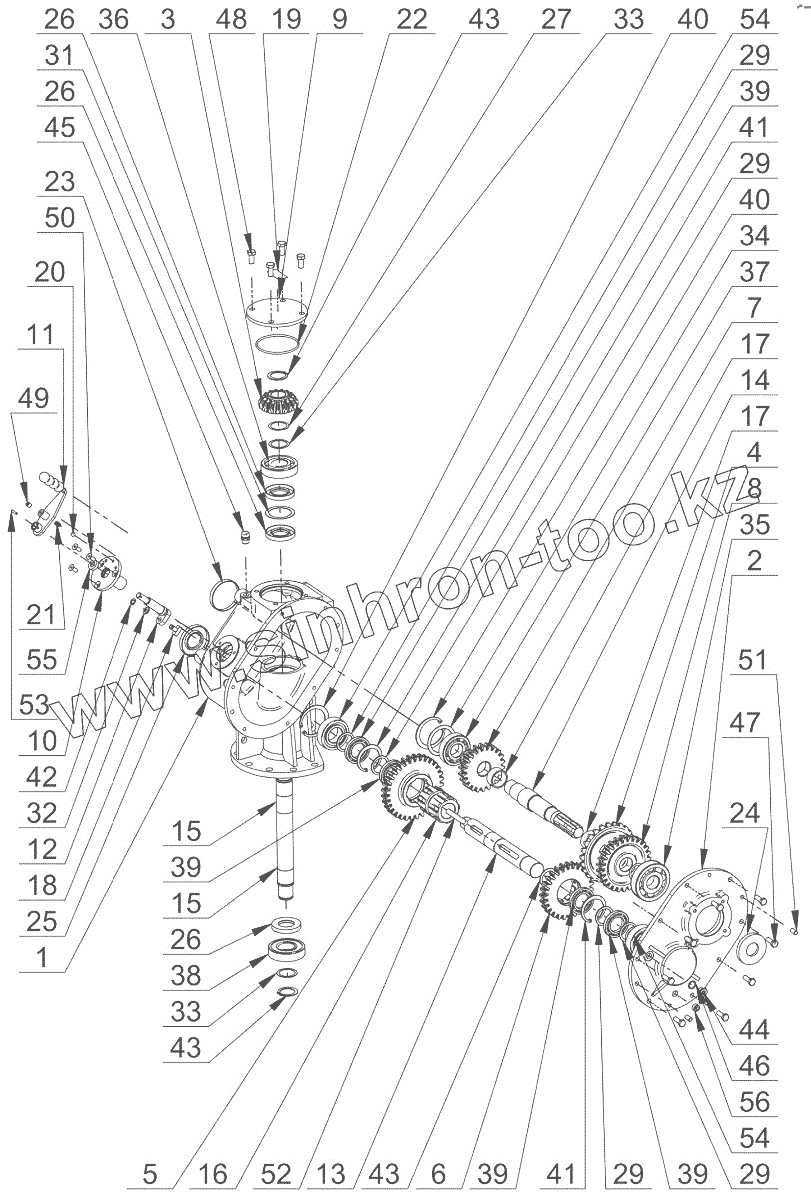

Каталог запасных частей к технике: Лидагропроммаш КДД-9ВТ. Редуктор бруса MIPS-053-002
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
27
29
29
29
29
31
32
33
33
34
35
36
37
38
39
39
39
39
40
40
41
41
42
43
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 053-01.01.02 | Корпус | |
| 2 | 052-01.02.02 | Крышка | |
| 3 | 095-07.02.01 | Колесо | |
| 4 | 052-02.04.00 | Колесо | |
| 5 | 052-02.06.00 | Колесо | |
| 6 | 052-01.07.01 | Колесо | |
| 7 | 052-02.08.00 | Колесо | |
| 8 | 052-01.09.00 | Колесо | |
| 9 | 052-01.10.00 | Крышка | |
| 10 | 052-01.11.02 | Ступица | |
| 11 | 052-01.12.02 | Ступица | |
| 12 | 052-01.13.02 | Ступица | |
| 13 | 052-01.14.01 | Вал | |
| 14 | 052-01.15.00 | Вал | |
| 15 | 052-01.16.01 | Вал | |
| 16 | 052-01.17.01 | Втулка | |
| 17 | F.005-044-045.4 | Втулка | |
| 18 | 647 099 | Кронштейн | |
| 19 | 053-02.22.02 | Табличка маркировочная | |
| 20 | 250 010 001 | Шар | |
| 21 | 208 051770 | Пружина | |
| 22 | Кольцо 100х4 | Кольцо | |
| 23 | Заглушка 80х10 | Заглушка | |
| 24 | Кольцо AS35/80/10 | Кольцо | |
| 25 | Кольцо AS40/72/10 | Кольцо | |
| 26 | Кольцо AS40/72/10 | Кольцо | |
| 27 | Шайба PS40x50x(0.5)0.1/0.2/0.5 | Шайба | |
| 28 | Шайба PS35x45x(0,5)0.1/0.2/0.5 | Шайба | |
| 29 | Шайба SS40x50x2.5 | Шайба | |
| 30 | 052-01.18.00 | Кольцо | |
| 31 | Шайба PS56x72x(1)0.1/0.2/0.3/0.5 | Шайба | |
| 32 | Шайба PS10x16x(2.0)0.1/0.2/0.5/1 | Шайба | |
| 33 | Шайба PS40x50x(1)0.1/0.2/0.5/1 | Шайба | |
| 34 | Шайба PS63x80x(1)0.1/0.2/0.5/1 | Шайба | |
| 35 | Подшипник 6407 | Подшипник | |
| 36 | Подшипник 6308 | Подшипник | |
| 37 | Подшипник 6307 | Подшипник | |
| 38 | Подшипник 6308 | Подшипник | |
| 39 | Подшипник 16008 | Подшипник | |
| 40 | Кольцо стопорное 80х2,5 | Кольцо стопорное | |
| 41 | Кольцо стопорное 68х2,5 | Кольцо стопорное | |
| 42 | Кольцо стопорное 10х1 | Кольцо стопорное | |
| 43 | Кольцо стопорное 40х1,75 | Кольцо стопорное | |
| 44 | Пробка | Пробка | |
| 45 | Сапун | Сапун | |
| 46 | Шайба алюминиевая 1,5х17х22 | Шайба алюминиевая | |
| 47 | Болт M10x 30-8.8 | Болт | |
| 48 | Болт M12x 25-8.8 | Болт | |
| 49 | Болт М10х10-8.8 | Болт | |
| 50 | Болт M8x 20-8.8 | Болт | |
| 51 | Штифт 10m6x20 | Штифт | |
| 52 | Шпонка A 12x8x86 | Шпонка | |
| 53 | Штифт 4х22 | Штифт | |
| 54 | Подшипник 4208 | Подшипник | |
| 55 | Кольцо AS 14/26/7 | Кольцо | |
| 56 | Пробка 3/8 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
