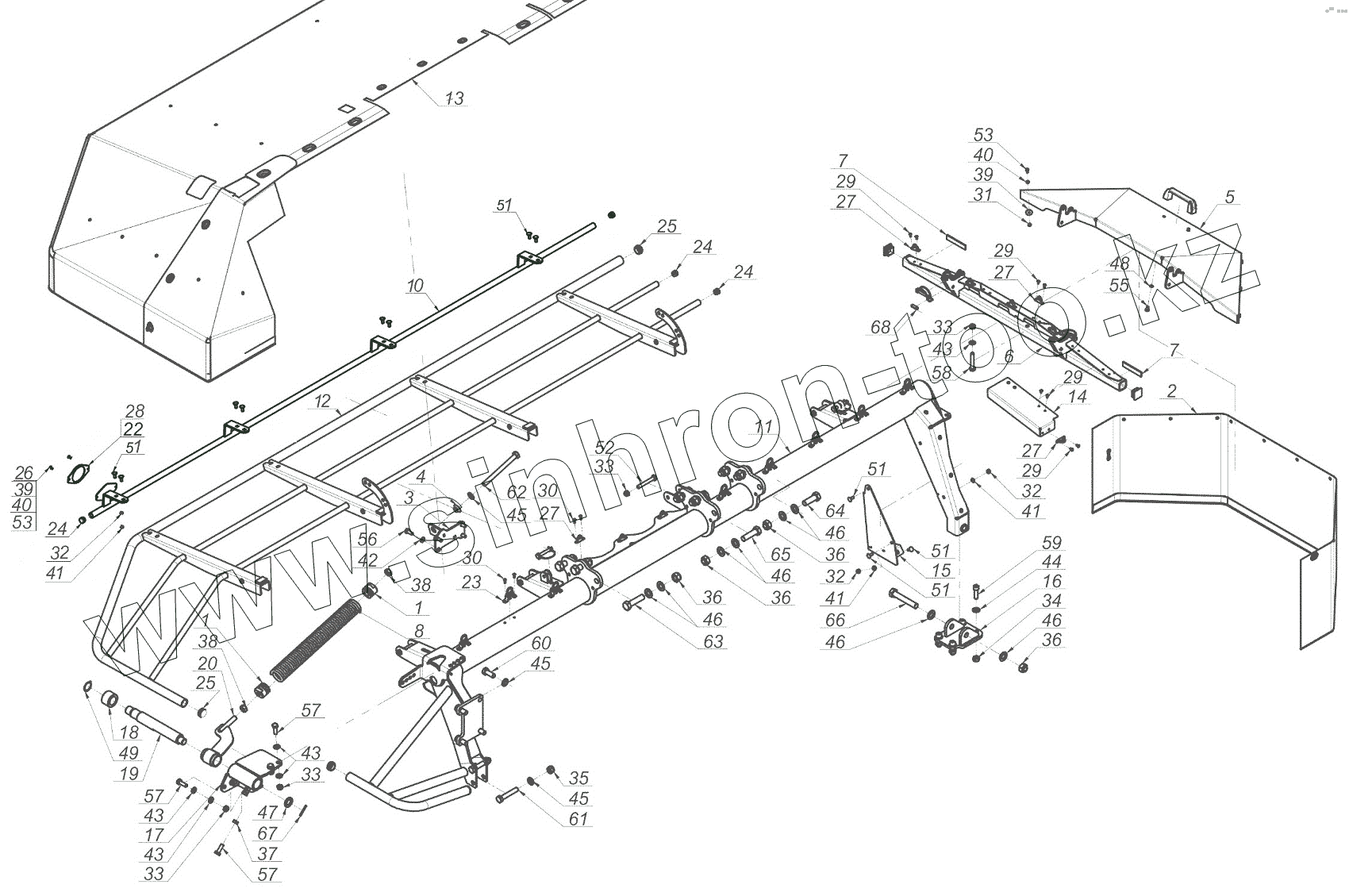

Каталог запасных частей к технике: Лидагропроммаш КДД-9ВТ. Рама боковая КДД-9-09.00.000
1
1
2
3
4
5
6
7
7
8
10
11
12
13
14
15
16
17
18
19
20
22
23
24
24
24
25
25
26
27
27
27
27
29
29
29
29
31
32
32
32
33
33
33
33
34
35
36
36
36
36
37
38
38
39
39
40
40
41
41
41
42
43
43
43
43
44
45
45
45
46
46
46
46
46
47
48
49
51
51
51
51
51
52
53
53
55
56
57
57
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДД-9-01.00.616 | Ввертыш | |
| 2 | КДД-9-05.00.000 А | Защита тентовая | |
| 3 | КДД-9-19.00.000 | Кронштейн | |
| 4 | КДФ-3-01.00.609 | Подкладка сферическая | |
| 5 | КДФ-3-04.00.000 А | Крышка | |
| 6 | КДФ-3-08.00.000 А | Кронштейн защиты | |
| 7 | КДФ-3-00.00.001 А | Лента | |
| 8 | КДД-9-01.00.617 | Пружина | |
| 10 | КДД-9-03.00.000 А | Труба передняя | |
| 11 | 0608.02.01.006 | Основная рама правая | |
| 12 | КДД-9-02.00.000 | Решетка | |
| 13 | КДД-9-06.00.000 А | Защита тентовая боковая | |
| 14 | КДД-9-00.00.402 | Опора тента | |
| 15 | КДД-9-18.00.000 | Скребок | |
| 16 | КДД-9-17.00.000 | Крепление опорной ноги | |
| 17 | КДД-9-20.00.000 | Блокировка | |
| 18 | КДД-9-00.00.601 | Втулка | |
| 19 | КДД-9-00.00.602 | Палец | |
| 20 | КДД-9-21.00.000 | Кронштейн | |
| 22 | 3222.3731 | Световозвращатель | |
| 23 | Скоба поворотная тентовая | Скоба поворотная тентовая | |
| 24 | КДД-9-07.00.001 | Заглушка | |
| 25 | КДФ-3-00.00.015 | Заглушка | |
| 26 | Гайка М6-8 | Гайка | |
| 27 | Скоба Н-17 | Скоба | |
| 29 | Заклепка 4,8х14 | Заклепка | |
| 31 | Гайка М6-8 | Гайка | |
| 32 | Гайка М8-8 | Гайка | |
| 33 | Гайка М12-8 | Гайка | |
| 34 | Гайка М14-8 | Гайка | |
| 35 | Гайка М16-8 | Гайка | |
| 36 | Гайка М20-8 | Гайка | |
| 37 | Гайка М12-8 | Гайка | |
| 38 | Гайка М16-8 | Гайка | |
| 39 | 647912 | Шайба | |
| 40 | Шайба А6 | Шайба | |
| 41 | 646492 | Шайба | |
| 42 | 5550-5600:025 | Шайба | |
| 43 | 646402 | Шайба | |
| 44 | 646202 | Шайба | |
| 45 | 646232 | Шайба | |
| 46 | 895-10020 | Шайба | |
| 47 | СПУ-08 | Шайба | |
| 48 | Шайба А8 | Шайба | |
| 49 | Кольцо 35х1,5 | Кольцо | |
| 51 | Болт М8х25-8.8 | Болт | |
| 52 | Болт М12х85-8.8 | Болт | |
| 53 | Болт М6х16-8.8 | Болт | |
| 55 | Болт М8х12-8.8 | Болт | |
| 56 | Болт М10х25-8.8 | Болт | |
| 57 | Болт М12х35-8.8 | Болт | |
| 58 | Болт М12х70-8.8 | Болт | |
| 59 | Винт М14х45-8.8 | Винт | |
| 60 | Болт М16х40-8.8 | Болт | |
| 61 | Болт М16х90-8.8 | Болт | |
| 62 | Болт М16х180-8.8 | Болт | |
| 63 | Болт М20х80-10.9 | Болт | |
| 64 | Болт М20х60-10.9 | Болт | |
| 65 | Болт М20х70-10.9 | Болт | |
| 66 | Болт М20х120-8.8 | Болт | |
| 67 | Штифт 5х45 | Штифт | |
| 68 | Штифт 10х30 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
