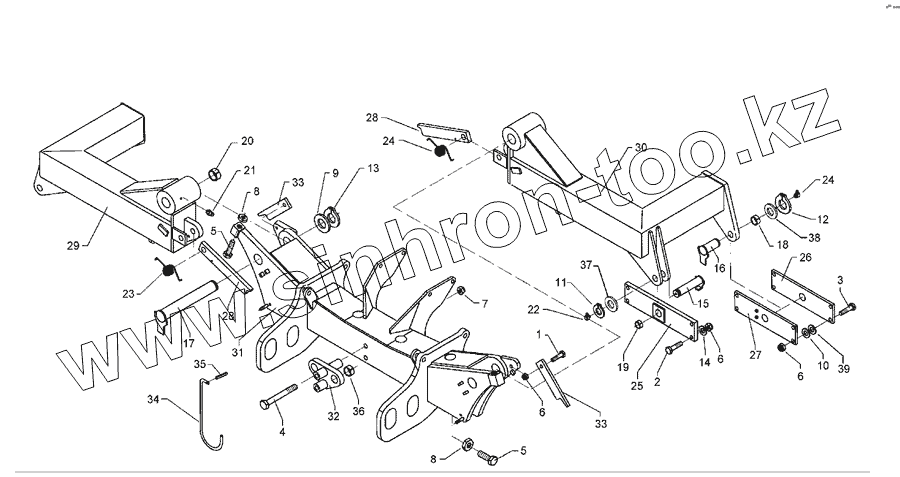

Каталог запасных частей к технике: Lemken Zirkon 9/600K "B". Basic frame Zirkon 9/600-KB

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

28

29

30

31

32

33

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3734		Screw
2	301 3824		Bolt
3	301 3884		Bolt
4	301 4548		Bolt
5	301 4633		Screw
6	303 0935		Selflocking nut
7	303 0936		Selflocking nut
8	303 0980		Nut
9	305 2150		Shim
10	305 6155		Washer
11	305 8867		Securing ring
12	305 8873		Securing ring
13	305 8877		Securing ring
14	305 9887		Spring ring
15	313 3017		Pin with stop
16	313 3510		Pin with stop
17	313 5035		Pin with stop
18	317 3418		Expansion bush
19	317 3421		Expansion bush
20	317 3434		Expansion bush
21	323 6348		Grease nipple
22	323 6349		Grease nipple
23	329 9932		Torsion spring
24	329 9933		Torsion spring
25	408 9126		Bearing plate
26	408 9127		Bearing plate
27	408 9128		Bearing plate
28	408 9131		Locking pin
29	408 9136		Lateral part
30	408 9137		Lateral part
31	408 9138		Center section
32	408 9139		Carrier for ram
33	408 9130		Adjusting link
34	455 0916		Holder
35	309 6041		Expansion bush
36	317 3417		Expansion bush
37	305 2050		Shim
38	305 2072		Shim
39	305 6143		Washer
