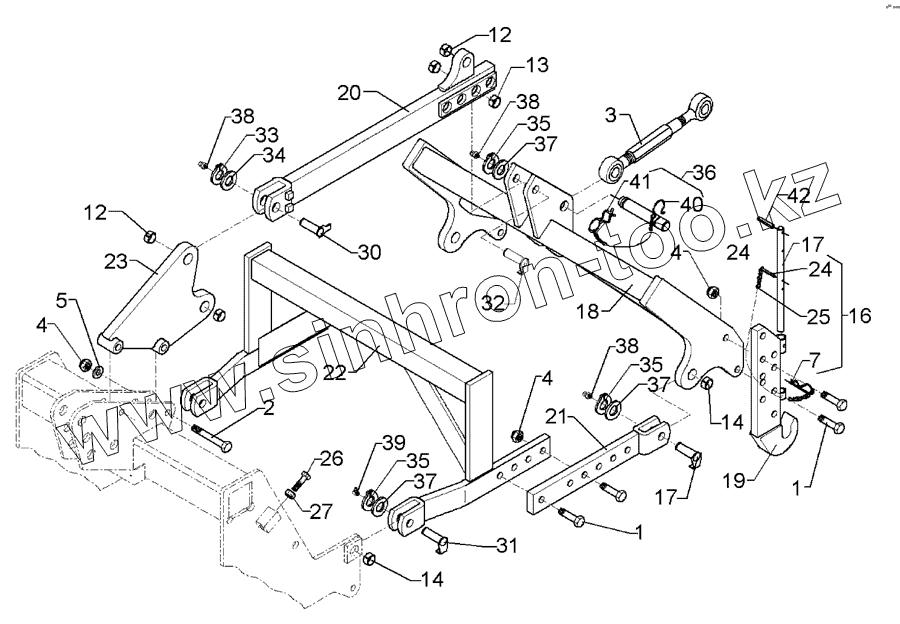

Каталог запасных частей к технике: Lemken Zirkon 7/250. Hydraulic lift linkage Zirkon 7-AHG-LT

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

5

7

12

12

13

14

14

16

17

17

18

19

20

21

22

23

24

24

25

26

27

30

31

32

33

34

35

35

35

36

37

37

37

38

38

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3779		Bolt
2	301 3992		Bolt
3	302 8569		Top link
4	303 0935		Selflocking nut
5	305 6163		Washer
7	311 8605		Spring pin
12	317 3345		Expansion bush
13	317 3396		Expansion bush
14	317 3397		Expansion bush
16	331 9880		Chain
17	461 8409		Locking pin
18	461 8412		Mounting frame
19	461 8414		Hook
20	461 8419		Link
21	461 8421		Link
22	461 8429		Link frame
23	461 8464		Carrier for ram
24	311 7617		Peg
25	331 6130		Chain
26	301 5074		Screw
27	303 0976		Nut
30	313 8058		Pin with stop
31	313 8106		Pin with stop
32	313 8108		Pin with stop
33	305 8861		Securing ring
34	305 2040		Shim
35	305 8822		Securing ring
36	313 7939		Top link pin, cpl.
37	305 2228		Supporting washer
38	323 6348		Grease nipple
39	323 6349		Grease nipple
40	305 8560		Securing clip with chain
41	311 8610		Spring pin
42	309 6055		Expansion bush

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
