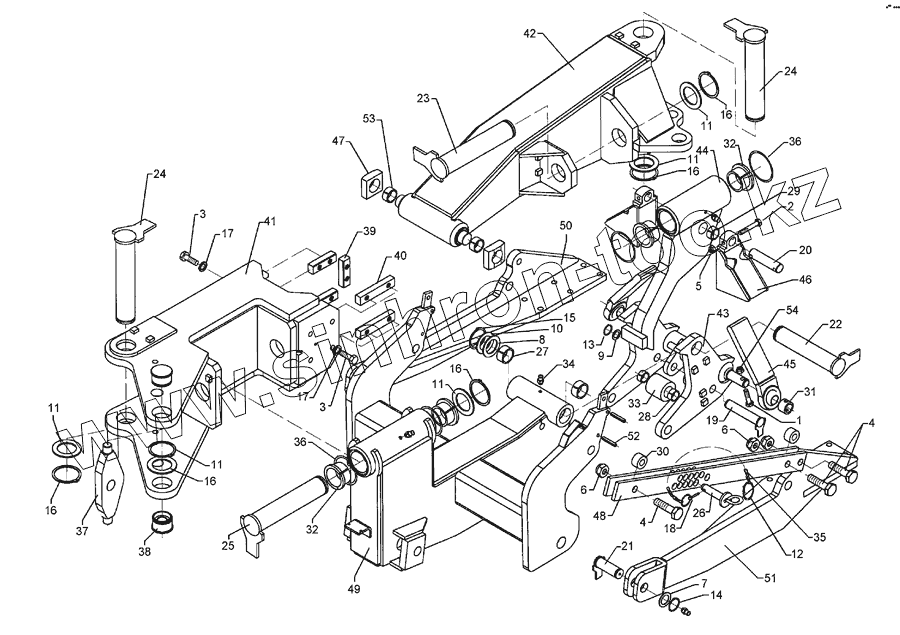

Каталог запасных частей к технике: Lemken Vari-Titan 10. Center section VT10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
11
11
11
12
13
14
15
16
16
16
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 301 5386 Bolt
2 301 3399 Bolt
3 301 3719 Screw
4 301 4331 Bolt
5 303 0934 Selflocking nut
6 303 0936 Selflocking nut
7 305 2055 Shim
8 305 2130 Shim
9 305 2230 Supporting washer
10 305 2252 Supporting washer
11 305 2261 Supporting washer
12 305 8551 Securing clip
13 305 8861 Securing ring
14 305 8867 Securing ring
15 305 8876 Securing ring
16 305 8882 Securing ring
17 305 9887 Spring ring
18 311 9565 Securing pin
19 313 2507 Pin with stop
20 313 3010 Pin
21 313 3062 Pin with stop
22 313 4529 Pin with stop
23 313 6029 Pin with stop
24 313 6034 Pin with stop
25 313 6038 Pin with stop
26 313 8148 Pin with grip
27 317 2015 Expansion bush
28 317 3410 Expansion bush
29 317 3415 Expansion bush
30 317 6944 Tube
31 317 7578 Adjusting ring
32 317 9377 Flange bushing
33 317 9631 Roller
34 323 6348 Grease nipple
35 331 6130 Chain
36 375 1300 O-ring
37 405 1302 Cross union
38 405 1305 Bearing sleeve
39 405 1309 Guiding
40 405 1310 Guiding
41 405 8060 Box, front
42 405 8061 Box, rear
43 405 8062 Toggle lever
44 405 8063 Draw joint
45 405 8064 Stabilizer
46 405 8065 Stabilizer guiding
47 405 8067 Sliding block
48 450 0060 Adjuster plate
49 450 7400 Swivel bracket
50 450 7402 Wheel arm
51 450 7403 Wheel arm
52 309 6172 Expansion bush
53 317 1851 Bush
54 303 0935 Selflocking nut
