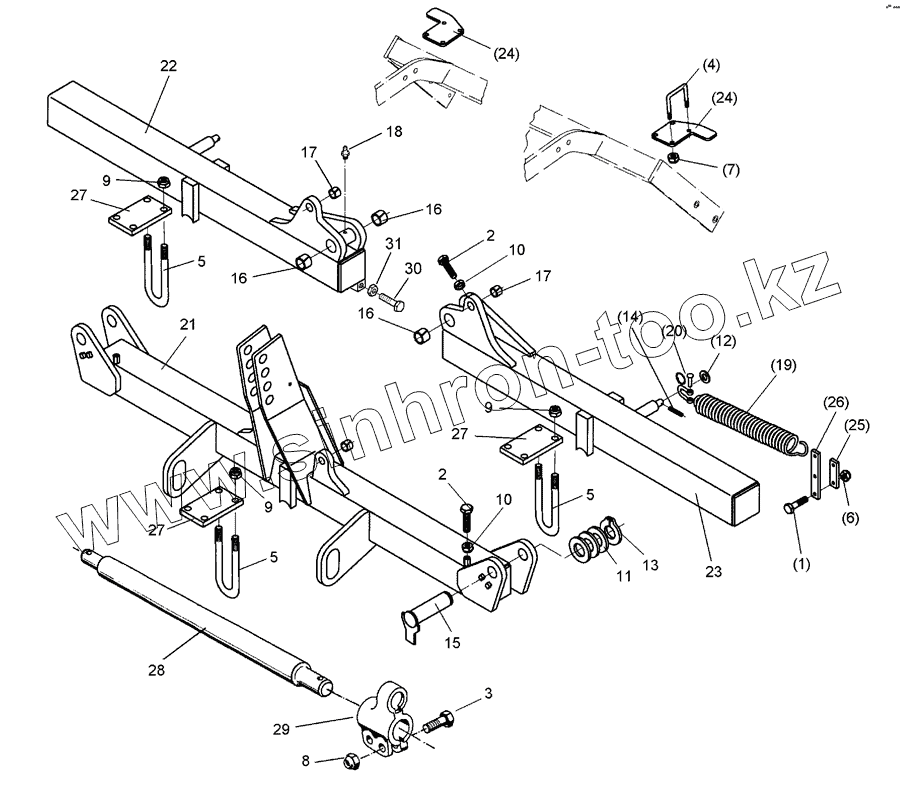

Каталог запасных частей к технике: Lemken System-Korund 450 L. Basic frame Korund 450

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

5

6

7

8

9

9

9

10

10

11

12

13

14

15

16

16

16

17

17

18

19

20

21

22

23

24

24

25

26

27

27

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3264		Bolt
2	301 3774		Screw
3	301 3867		Bolt
4	301 7789		U-bolt
5	301 7838		U-bolt
6	303 0933		Selflocking nut
7	303 0934		Selflocking nut
8	303 0935		Selflocking nut
9	303 0936		Selflocking nut
10	303 0976		Nut
11	305 2250		Supporting washer
12	305 6253		Washer
13	305 8875		Securing ring
14	309 6052		Expansion bush
15	313 4047		Pin with stop
16	317 2009		Expansion bush
17	317 3345		Expansion bush
18	323 6348		Grease nipple
19	329 8580		Spring
20	331 9815		Shackle
21	410 6318		Basic frame
22	410 6714		Lateral part
23	410 6715		Lateral part
24	422 6045		Clamping plate
25	459 1053		Clamp plate
26	459 1056		Clamp plate
27	459 9338		Clamping plate
28	461 7915		Drawbar
29	461 9872		Stop
30	301 5140		Screw
31	303 0978		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
