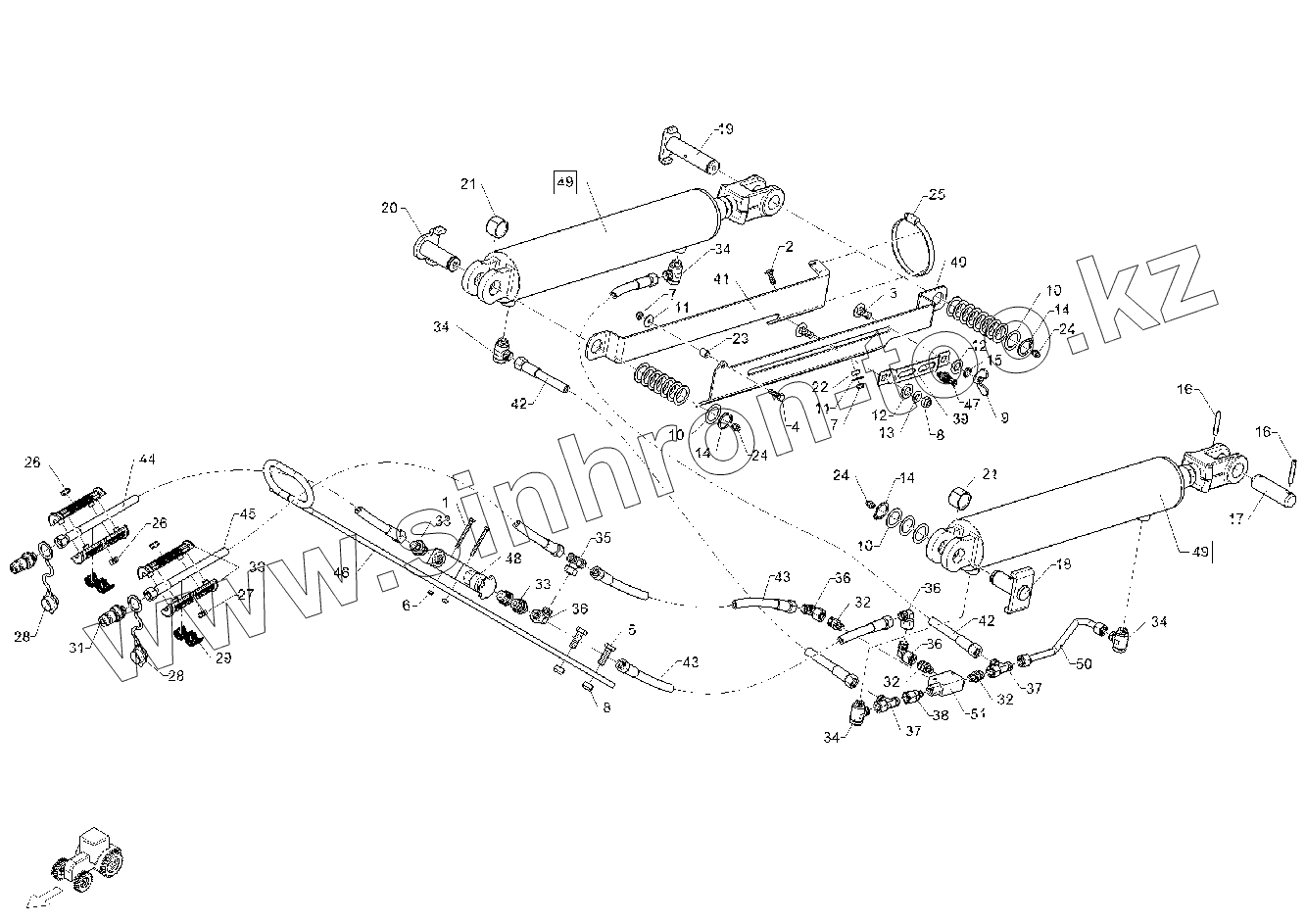

Каталог запасных частей к технике: Lemken Solitair 12/1200KD. 67511102 HY-assembly lift linkage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
10
10
11
11
12
12
13
14
14
14
15
16
16
17
18
19
20
21
21
22
23
24
24
24
25
26
26
27
28
28
29
30
31
32
32
32
33
33
34
34
34
34
35
36
36
36
36
37
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 301 0309 Flatheaded bolt
2 301 1125 Saucer-head screw
3 301 1802 Bolt, cup square head
4 301 3066 Screw
5 301 7334 Screw
6 303 0931 Selflocking nut
7 303 0932 Selflocking nut
8 303 0934 Selflocking nut
9 303 1512 Wing nut
10 305 2051 Shim
11 305 6124 Washer
12 305 6958 Washer
13 305 8580 Washer
14 305 8867 Securing ring
15 305 9970 Washer
16 309 7000 Expansion bush
17 313 3011 Pin
18 313 3023 Pin with stop
19 31310085 Pin
20 31310129 Pin
21 317 3417 Expansion bush
22 317 7583 Bush
23 317 9476 Bush
24 323 6348 Grease nipple
25 325 1181 Hose clip
26 325 1603 Marking
27 325 1610 Marking
28 375 2121 Cap
29 375 2606 Insert
30 375 2607 Handle
31 375 2718 SVK-socket
32 375 4038 Nipple
33 375 4039 Nipple
34 375 4311 Union, swivel
35 375 4490 T-adjustable T-union
36 375 4500 Adjustable angle union
37 375 4550 L-adjustable T-union
38 375 4711 Stud
39 47310084 Sensor holder
40 47310088 Slide guiding
41 47310187 Slide guiding
42 475 3060 High-pressure hose
43 475 3064 High-pressure hose
44 475 3065 High-pressure hose
45 475 3067 High-pressure hose
46 475 4375 Hose carrier
47 573 4375 Proximity switch
48 575 2051 Pressure limiting valve
49 575 2355 Ram
50 57510336 Tube
51 57510684 Nonreturn valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
