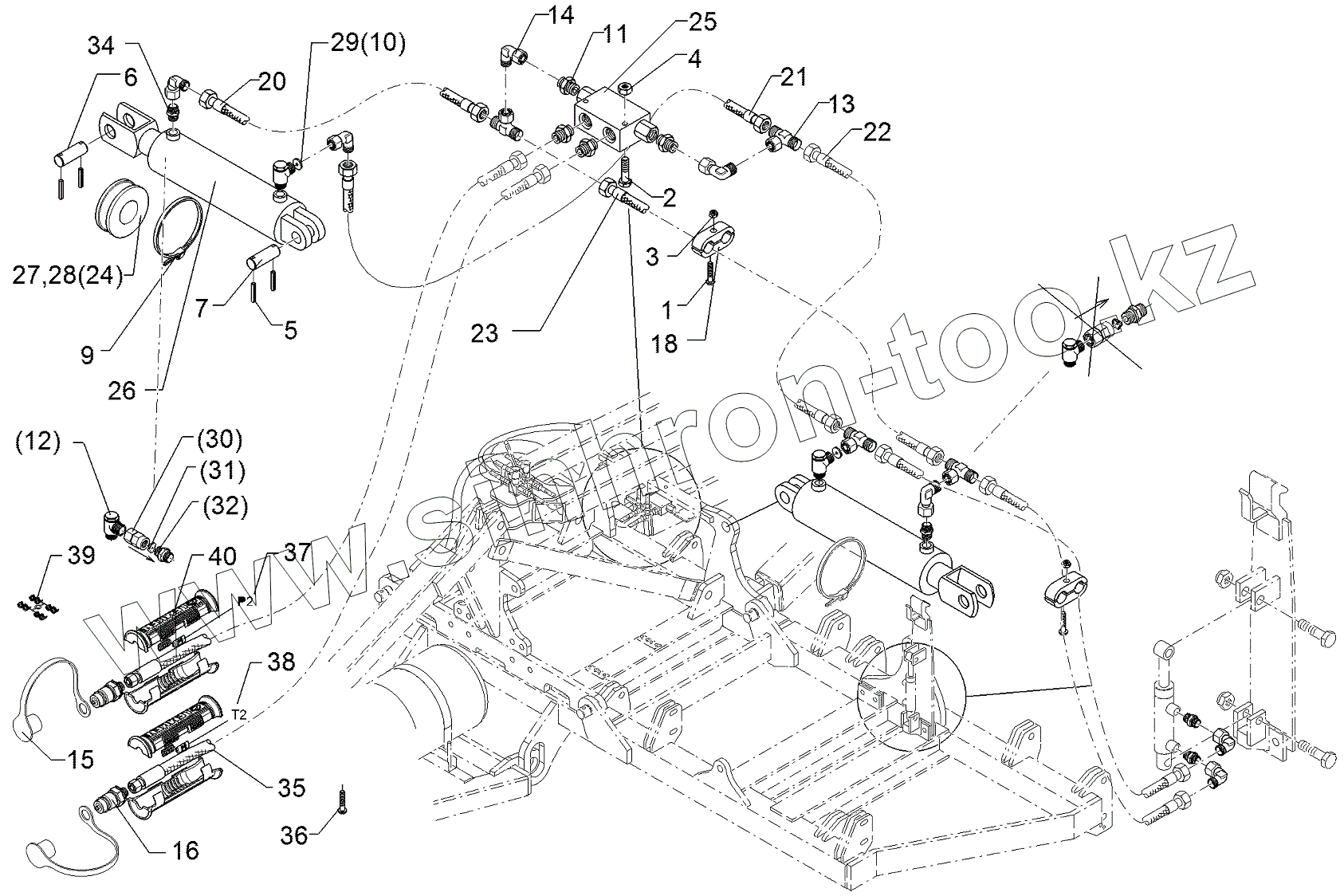

Каталог запасных частей к технике: Lemken Smaragd 9/600 K. 675 7031 Hydraulic assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

9

9

10

11

12

13

14

15

16

18

20

21

22

23

24

25

26

27

28

29

30

31

32

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 0306		Flatheaded bolt
2	301 0370		Hexagon bolt
3	303 0931		Selflocking nut
4	303 0967		Nut
5	309 7000		Expansion bush
6	313 3011		Pin
7	313 3012		Pin
8	325 1170		Hose clip
9	325 1181		Hose clip
10	375 2172		Throttle plate
11	375 4038		Nipple
12	375 4311		Union, swivel
13	375 4490		T-adjustable T-union
14	375 4500		Adjustable angle union
15	375 2166		Cap, red
16	375 2718		SVK-socket
18	375 9852		Clamp
19	375 9961		Clamp
20	475 2597		High-pressure hose
21	475 2673		High-pressure hose
22	475 2613		High-pressure hose
23	475 2615		High-pressure hose
24	475 6100		Distanzblock
25	575 2161		Nonreturn valve
26	575 2355		Ram
27	475 6104		Distanzblock
28	475 6105		Distanzblock
29	375 2175		Throttle plate
30	375 2205		Connection
31	375 2501		Restrictor washer
32	375 4010		Nipple
34	575 2186		Throttle nonreturn valve
35	475 2391		High-pressure hose
36	301 0302		Flatheaded bolt
37	325 1601		Marking
38	325 1608		Marking
39	375 2606		Insert
40	375 2607		Handle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
