Каталог запасных частей к технике: Lemken Smaragd 9/600 K. 622 6780 Trapeze disc roller

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

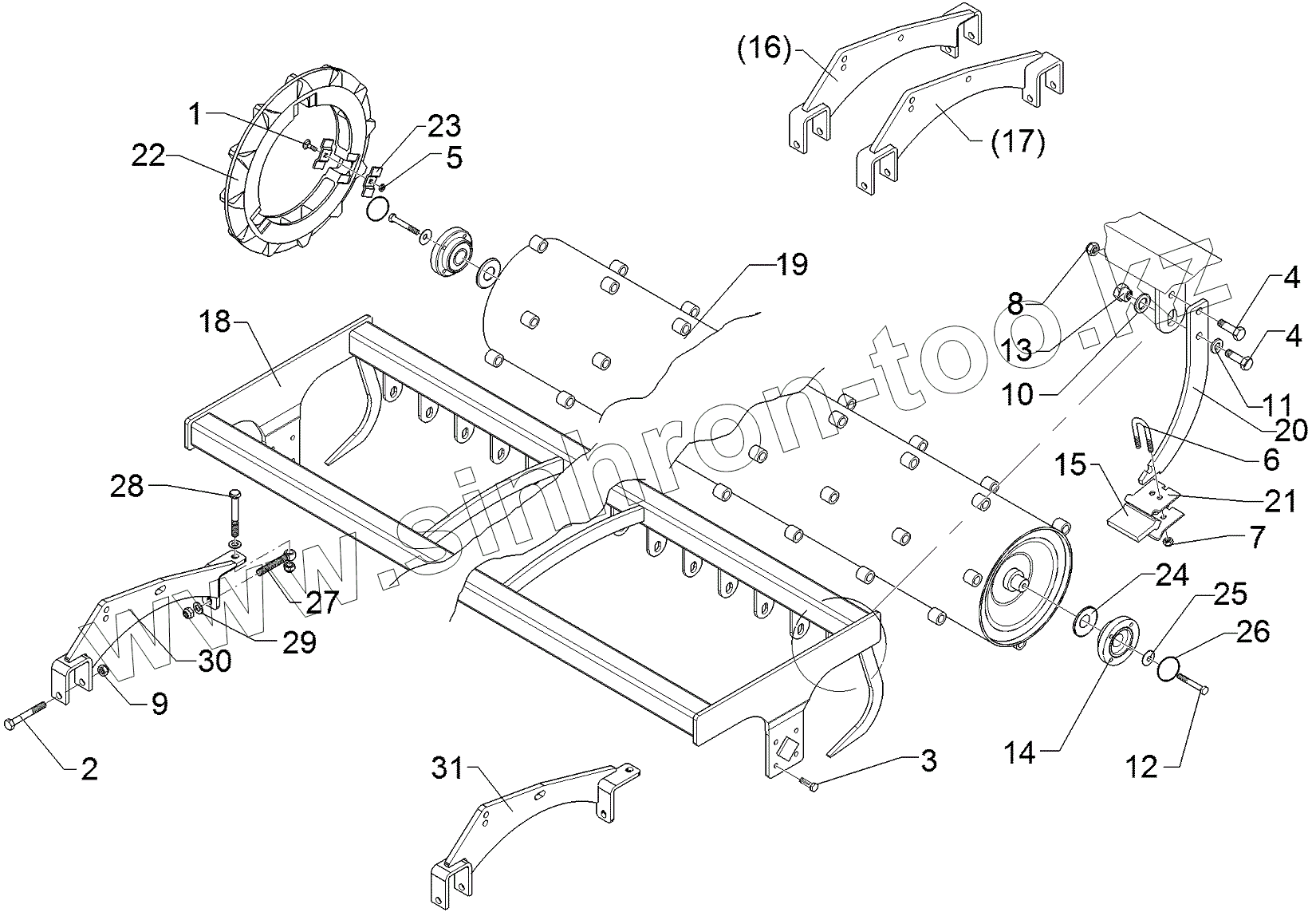

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 1719		Bolt, cup square head
2	301 4020		Bolt
3	301 3324		Screw
4	301 7334		Screw
5	303 0951		Nut
6	301 7760		U-bolt
7	303 0932		Selflocking nut
8	303 0934		Selflocking nut
9	303 0935		Selflocking nut
10	305 6012		Washer
11	305 6167		Washer
12	301 3406		Bolt
13	317 7699		Eccentric
14	319 9372		Bearing cpl.
15	349 2007		Synthetic scraper
16	422 2916		Support plate
17	422 2917		Support plate
18	422 7442		Supporting frame
19	423 2193		Trapeze disc roller
20	423 5907		Carier for scraper
21	423 5908		Clamping plate
22	423 9043		Trapezring
23	459 4550		Clamping plate
24	323 0411		Cap
25	329 6124		Cup spring
26	375 1277		O-ring
27	301 0853		Eye bolt
28	301 4039		Hexagon bolt
29	305 6141		Washer
30	422 2932		Support plate
31	422 2933		Support plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
