Каталог запасных частей к технике: Lemken Smaragd 9/500 K. 622 6765 Trapeze disc roller

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

24

25

26

27

28

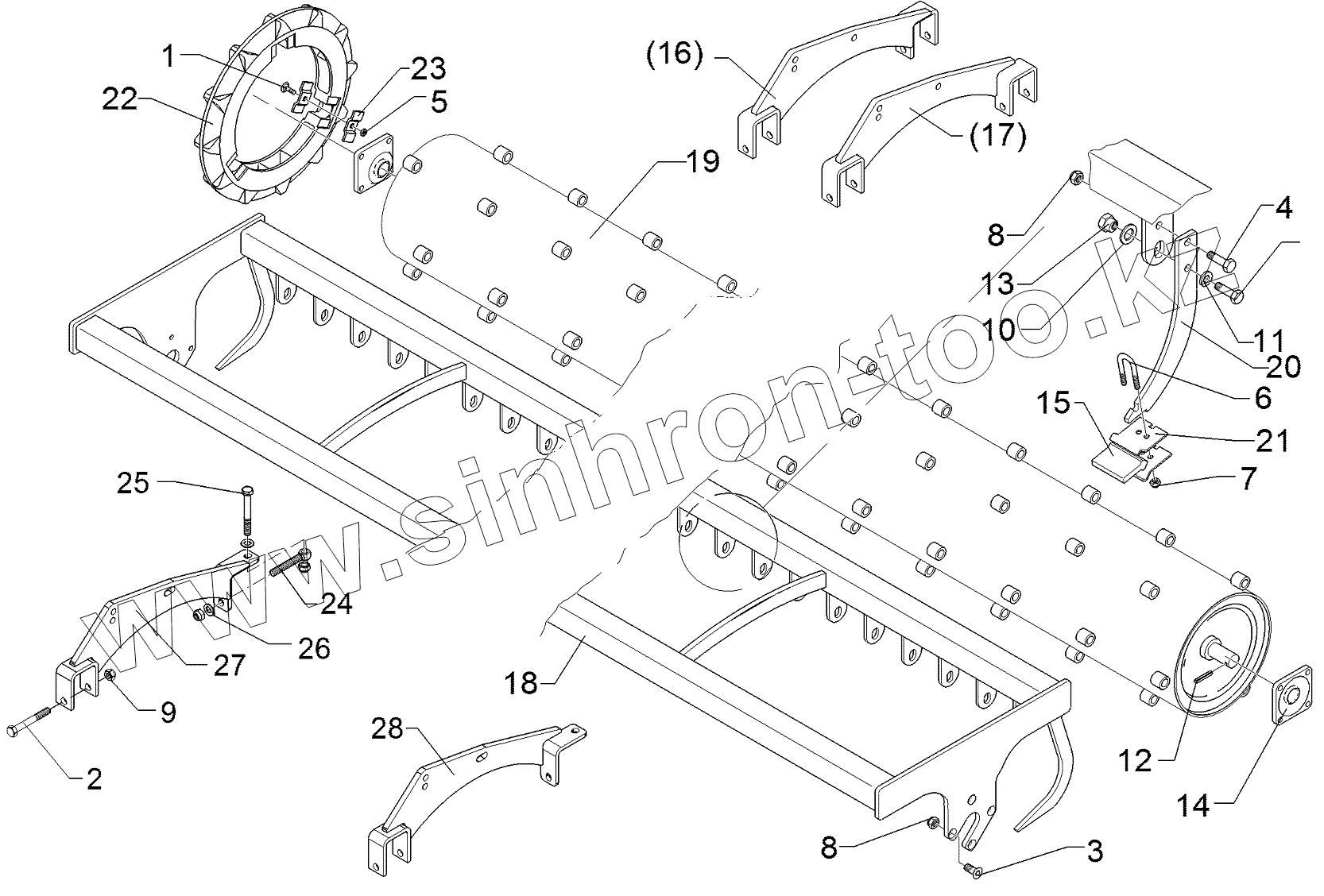

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 1719		Bolt, cup square head
2	301 4020		Bolt
3	301 6130		Countersunk bolt
4	301 7334		Screw
5	301 7760		U-bolt
6	303 0932		Selflocking nut
7	303 0934		Selflocking nut
8	303 0935		Selflocking nut
9	303 0951		Nut
10	305 6012		Washer
11	305 6167		Washer
12	309 6072		Expansion bush
13	317 7699		Eccentric
14	319 9365		Bearing cpl.
15	349 2007		Synthetic scraper
16	422 2916		Support plate
17	422 2917		Support plate
18	422 6738		Frame
19	423 2163		Trapeze disc roller
20	423 5907		Carier for scraper
21	423 5908		Clamping plate
22	423 9043		Trapezring
24	301 0853		Eye bolt
25	301 4039		Hexagon bolt
26	305 6141		Washer
27	422 2932		Support plate
28	422 2933		Support plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
