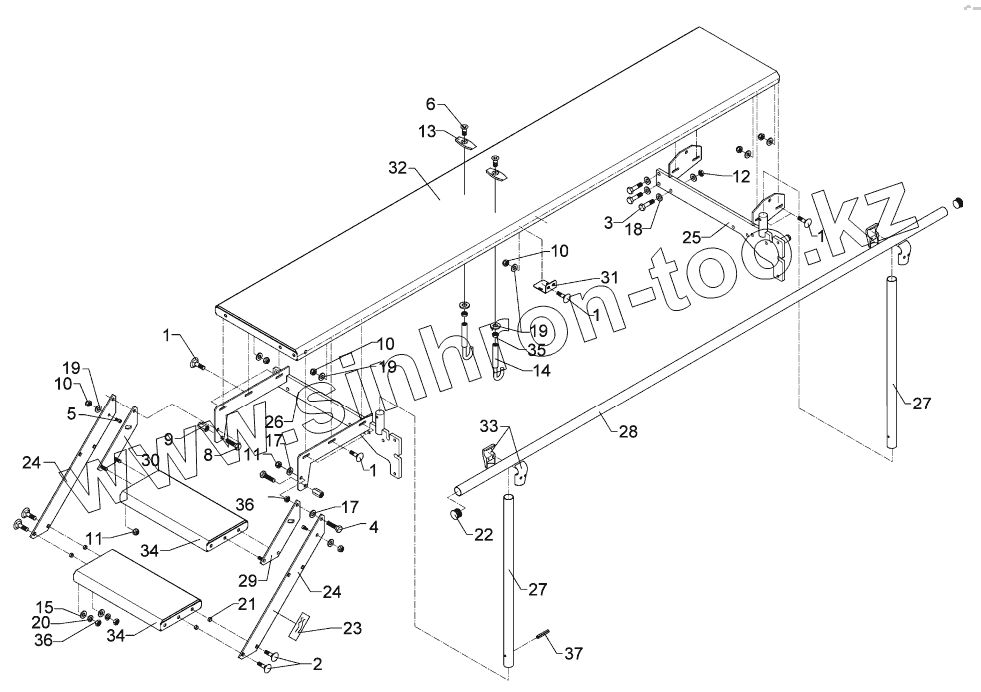

Каталог запасных частей к технике: Lemken Saphir 7/300. Loading step Saphir 7/300 C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
5
6
8
9
10
10
10
11
11
12
13
14
15
17
17
18
19
19
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 301 1123 Bolt, cup square head
2 301 1706 Bolt, cup square head
3 301 3580 Bolt
4 301 3380 Bolt
5 301 6079 Allen screw
6 301 6104 Countersunk bolt
8 301 3324 Screw
9 303 0121 Nut
10 303 0932 Selflocking nut
11 303 0934 Selflocking nut
12 303 0941 Selflocking nut
13 303 1501 Olive
14 303 9001 Claw
15 305 6110 Washer
17 305 6137 Washer
18 305 6139 Washer
19 305 8694 Washer
20 305 9900 Spring ring
21 317 3300 Bush
22 323 8075 Cap
23 390 6148 Sticker
24 481 1570 Side plate
25 481 1572 Carrier
26 481 1573 Carrier
27 481 1574 Tube
28 481 1575 Tube
29 481 1578 Side plate
30 481 1579 Side plate
31 481 1581 Angle
32 481 5726 Safety grate
33 481 5749 T-part
34 482 3013 Step
35 303 1011 Nut
36 303 1013 Nut
37 309 6072 Expansion bush
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
