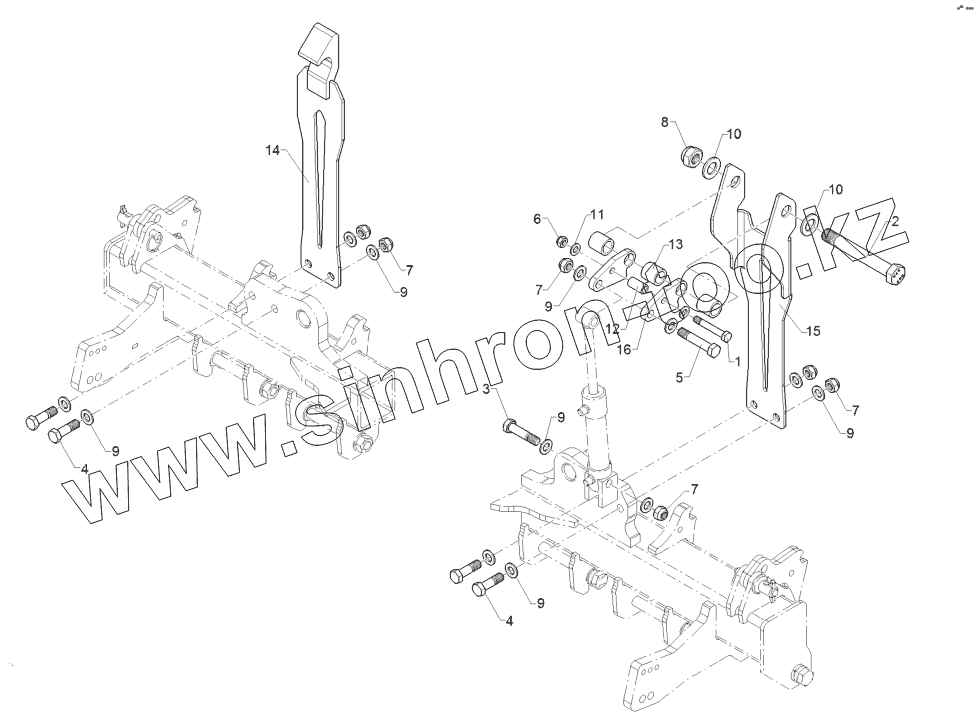

Каталог запасных частей к технике: Lemken Rubin 10/700 KUA. 61710055 HY-assemb.locking device frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
7
7
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 301 3425 Bolt
2 301 4802 Bolt
3 301 5363 Hexagon bolt
4 301 5385 Bolt
5 30110553 Hexagon bolt
6 303 0934 Selflocking nut
7 303 0935 Selflocking nut
8 303 0937 Selflocking nut
9 305 6141 Washer
10 305 6254 Washer
11 305 8580 Washer
12 31710210 Bush
13 31710326 Distance tube
14 41710145 Leaf spring
15 41710146 Leaf spring
16 41710147 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
