Каталог запасных частей к технике: Lemken Quarz 7/500KA. Trailer Quarz 7/400-600 KA

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

10

11

12

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

37

38

39

40

41

42

43

44

45

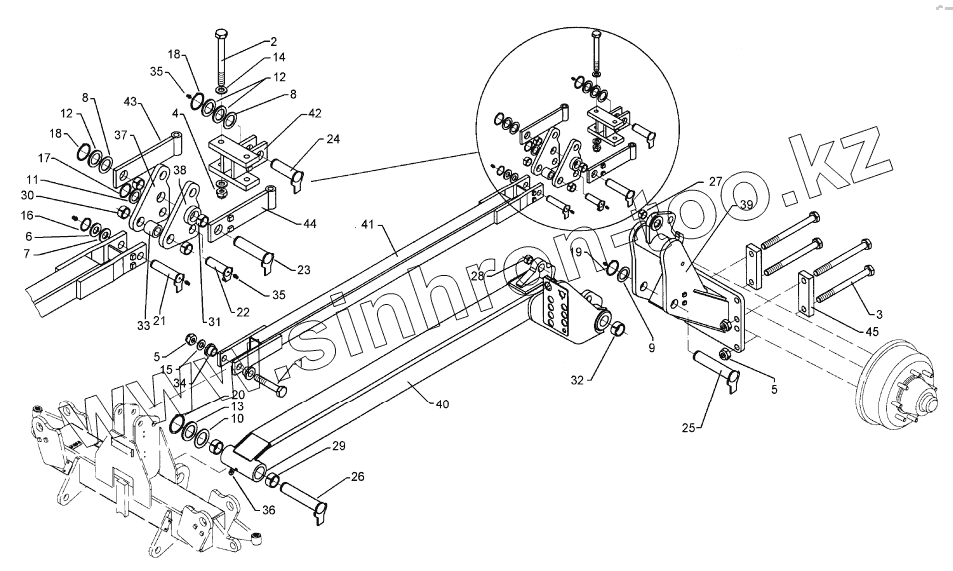

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 4902		Bolt
2	301 4903		Bolt
3	301 5391		Bolt
4	303 0936		Selflocking nut
5	303 0938		Selflocking nut
6	305 2050		Shim
7	305 2095		Shim
8	305 2150		Shim
9	305 2170		Shim
10	305 2247		Supporting washer
11	305 2250		Supporting washer
12	305 2261		Supporting washer
13	305 6164		Washer
14	305 6229		Washer
15	305 8867		Securing ring
16	305 8873		Securing ring
17	305 8875		Securing ring
18	305 8877		Securing ring
19	305 8882		Securing ring
20	313 3014		Pin with stop
21	313 3508		Pin with stop
22	313 4041		Pin with stop
23	313 4045		Pin with stop
24	313 5033		Pin with stop
25	313 7785		Pin
26	313 8135		Pin with stop
27	317 2012		Expansion bush
28	317 3354		Expansion bush
29	317 3393		Expansion bush
30	317 3417		Expansion bush
31	317 3424		Expansion bush
32	317 3433		Expansion bush
33	317 6891		Tube
34	317 9330		Flange bushing
35	323 6348		Grease nipple
36	323 6349		Grease nipple
37	450 0516		Lever
38	450 0517		Lever
39	450 8539		Boom
40	450 8550		Boom Quarz 7
41	450 8551		Support
42	450 8545		Link
43	450 8548		Link
44	450 8549		Link
45	459 1179		Clamp plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
