Каталог запасных частей к технике: Lemken Quarz 7/400. Quarz 7/400
1
1
1
2
2
2
2
3
3
3
3
3
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
12

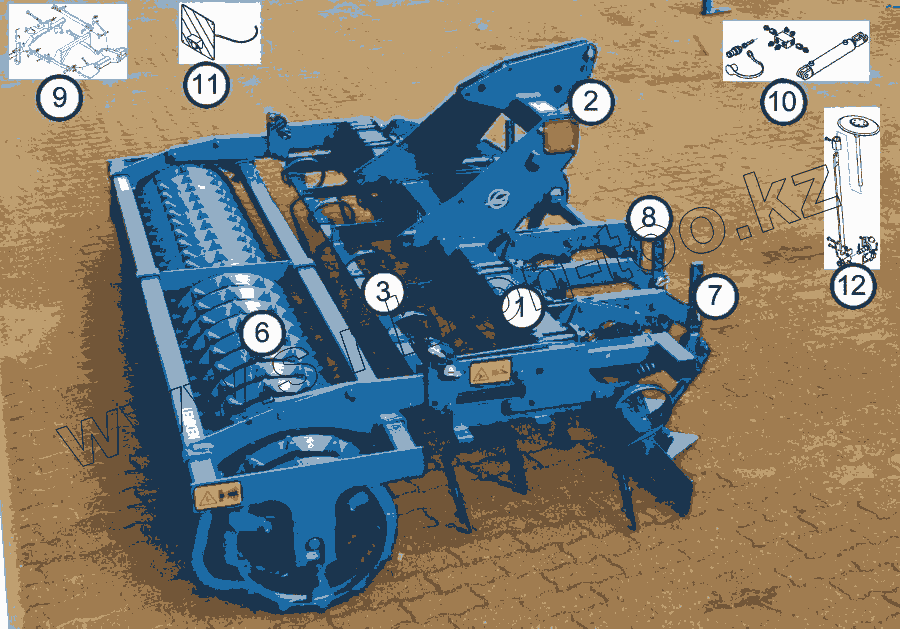

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 610 8550 | Stay | |
| 1 | 629 4417 | Stand | |
| 1 | 610 6342 | Basic frame | |
| 2 | 313 7880 | Top link pin, cpl. | |
| 2 | 640 8400 | Headstock | |
| 2 | 661 8470 | Front headstock | |
| 2 | 661 8474 | Parts for front mounting | |
| 3 | 615 5571 | Harrow section | |
| 3 | 615 5587 | Harrow section | |
| 3 | 615 5586 | Harrow section | |
| 3 | 615 5573 | Harrow section | |
| 3 | 615 5570 | Harrow section | |
| 6 | 622 2893 | Carrier | |
| 6 | 622 6767 | Trapeze disc roller | |
| 6 | 622 6753 | Trapeze packer roller | |
| 6 | 622 6745 | Packer roller, short scraper | |
| 6 | 622 6740 | Trapeze packer roller | |
| 6 | 622 6729 | Trapezering roller | |
| 6 | 622 6346 | Packer roller | |
| 6 | 622 6338 | Tube bar roller | |
| 6 | 622 2894 | Carrier | |
| 7 | 657 5009 | Track scraper with holder | |
| 7 | 657 5008 | Track scraper with holder | |
| 7 | 657 5007 | Track scraper with holder | |
| 7 | 657 2550 | Shield | |
| 7 | 657 2522 | Holder for track scraper | |
| 7 | 657 5006 | Track scraper with holder | |
| 8 | 622 2692 | Trailing bar | |
| 8 | 661 1300 | Lower link connection | |
| 8 | 661 1332 | Lower link connection | |
| 8 | 661 6015 | Carrier | |
| 9 | 681 3012 | Kupplungsteil | |
| 9 | 681 3013 | Kupplungsteil | |
| 9 | 681 3010 | Kupplungsteil | |
| 9 | 661 8453 | Turnbuckle | |
| 9 | 661 8417 | Hydraulic lift linkage | |
| 9 | 661 8415 | Hydraulic lift linkage | |
| 9 | 661 8365 | Kupplungsteil | |
| 9 | 661 6166 | T.p.-linkage, triangular | |
| 10 | 675 4321 | Hydraulic assembly | |
| 10 | 675 5101 | Hydraulic assembly SA | |
| 10 | 675 5103 | Hydraulic assembly DA | |
| 10 | 675 5212 | Conversion-set lift limiter | |
| 10 | 675 5220 | Conversion-set HY-DA | |
| 10 | 675 8408 | HY-assembly track marker | |
| 11 | 670 1632 | Carrier for light | |
| 11 | 670 2011 | Lighting equipment with boards | |
| 12 | 622 5090 | Holder | |
| 12 | 682 1302 | Swivel bracket | |
| 12 | 682 1306 | Changing-over, track marker | |
| 12 | 682 1310 | Rods for track markers |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
