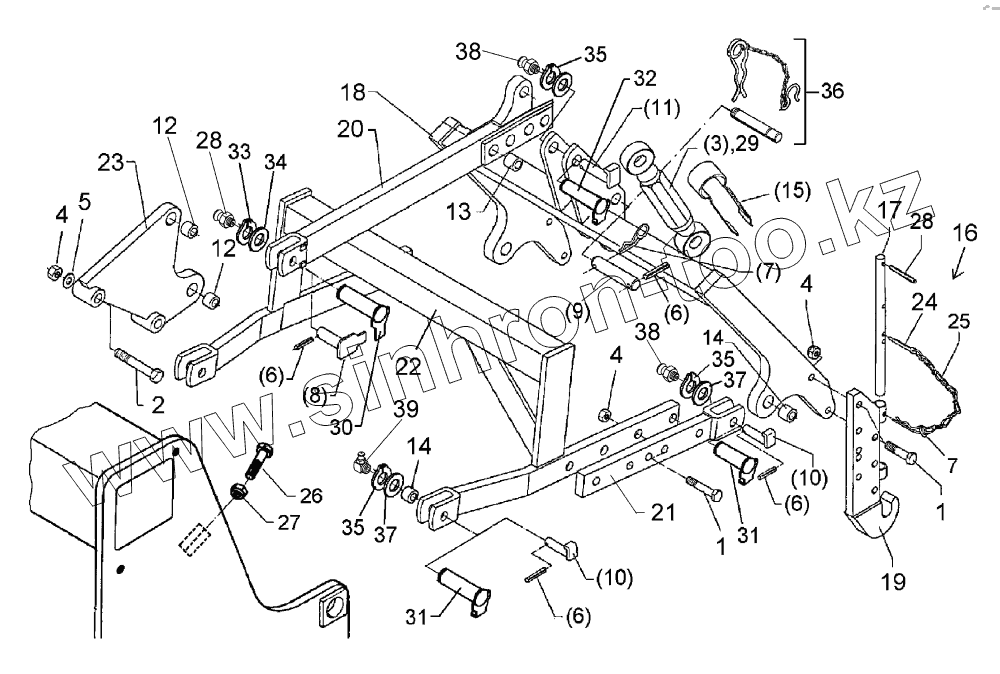

Каталог запасных частей к технике: Lemken Quarz 7/400. Hydraulic lift linkage Zirkon 7-AHG-LT

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

5

6

6

6

6

7

7

8

9

10

10

11

12

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

31

32

33

34

35

35

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3779		Bolt
2	301 3992		Bolt
3	302 8568		Top link
4	303 0935		Selflocking nut
5	305 6163		Washer
6	309 6072		Expansion bush
7	311 8605		Spring pin
8	313 2543		Pin with stop
9	313 7812		Top link pin
10	313 8105		Pin with stop
11	313 8107		Pin with stop
12	317 3345		Expansion bush
13	317 3396		Expansion bush
14	317 3397		Expansion bush
15	329 1785		U-spring
16	331 9880		Chain
17	461 8409		Locking pin
18	461 8412		Mounting frame
19	461 8414		Hook
20	461 8419		Link
21	461 8421		Link
22	461 8429		Link frame
23	461 8464		Carrier for ram
24	311 7617		Peg
25	331 6130		Chain
26	301 5074		Screw
27	303 0976		Nut
28	309 6055		Expansion bush
29	302 8569		Top link
30	313 8058		Pin with stop
31	313 8106		Pin with stop
32	313 8108		Pin with stop
33	305 8861		Securing ring
34	305 2040		Shim
35	305 8822		Securing ring
36	313 7939		Top link pin, cpl.
37	305 2229		Supporting washer
