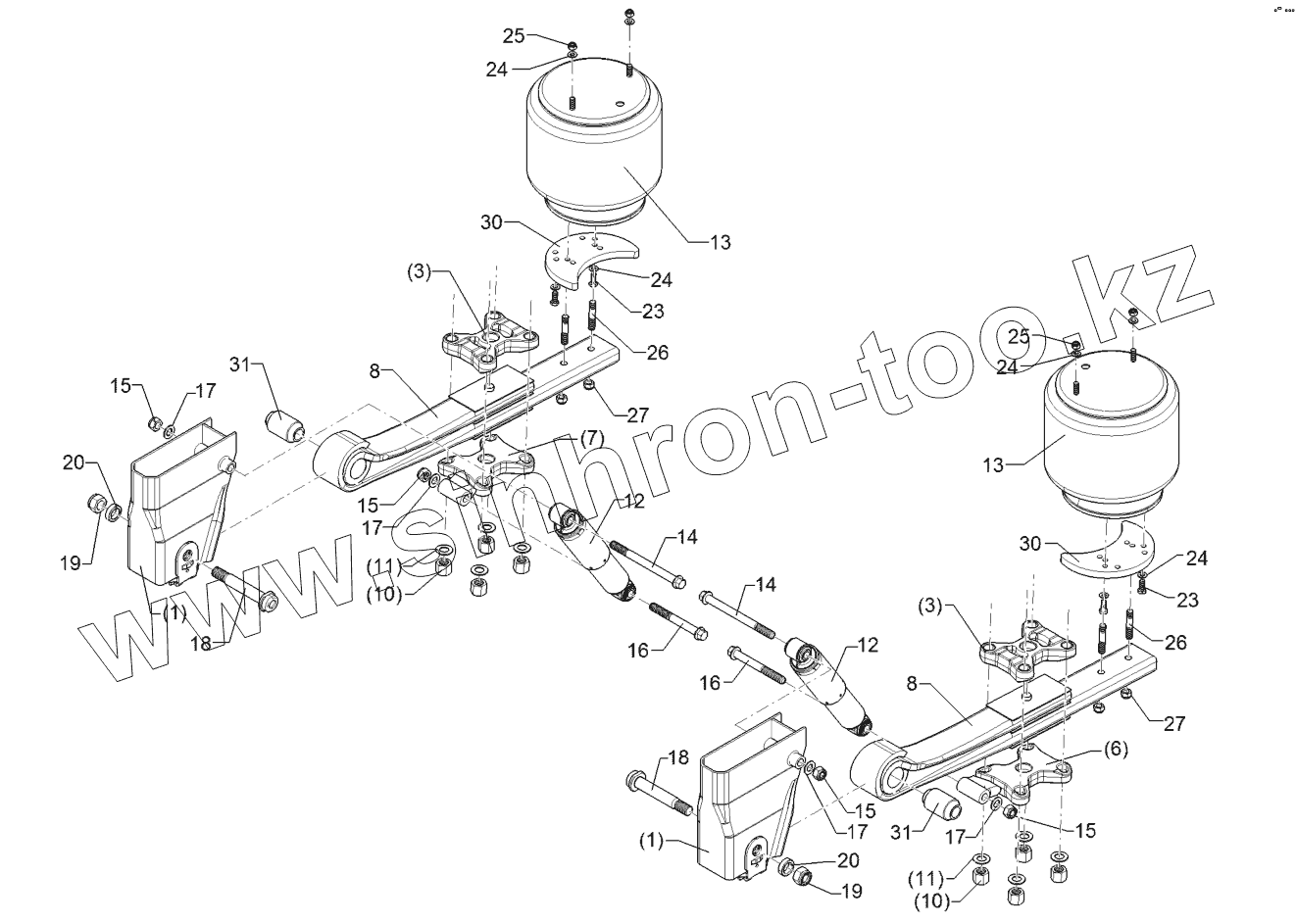

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2). R000088 Chassis, pneum., spring-loaded

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
6
7
8
8
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
23
23
24
24
24
24
25
25
26
26
27
27
30
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 49110010 Holder
3 45910007 Clamping plate
6 45910009 Clamping plate
7 45910008 Clamping plate
8 32910007 Leaf spring
10 30310003 Nut
11 30510013 Washer
12 57510094 Shock absorber
13 57710010 Air bellow
14 30110022 Screw
15 30310004 Selflocking nut
16 30110023 Screw
17 305 6012 Washer
18 31310007 Pin
19 30310005 Selflocking nut
20 31710009 Bush
23 301 3324 Screw
24 305 8580 Washer
25 303 0934 Selflocking nut
26 30110024 Stud bolt
27 303 0935 Selflocking nut
30 49110011 Plate
31 31710299 Bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
