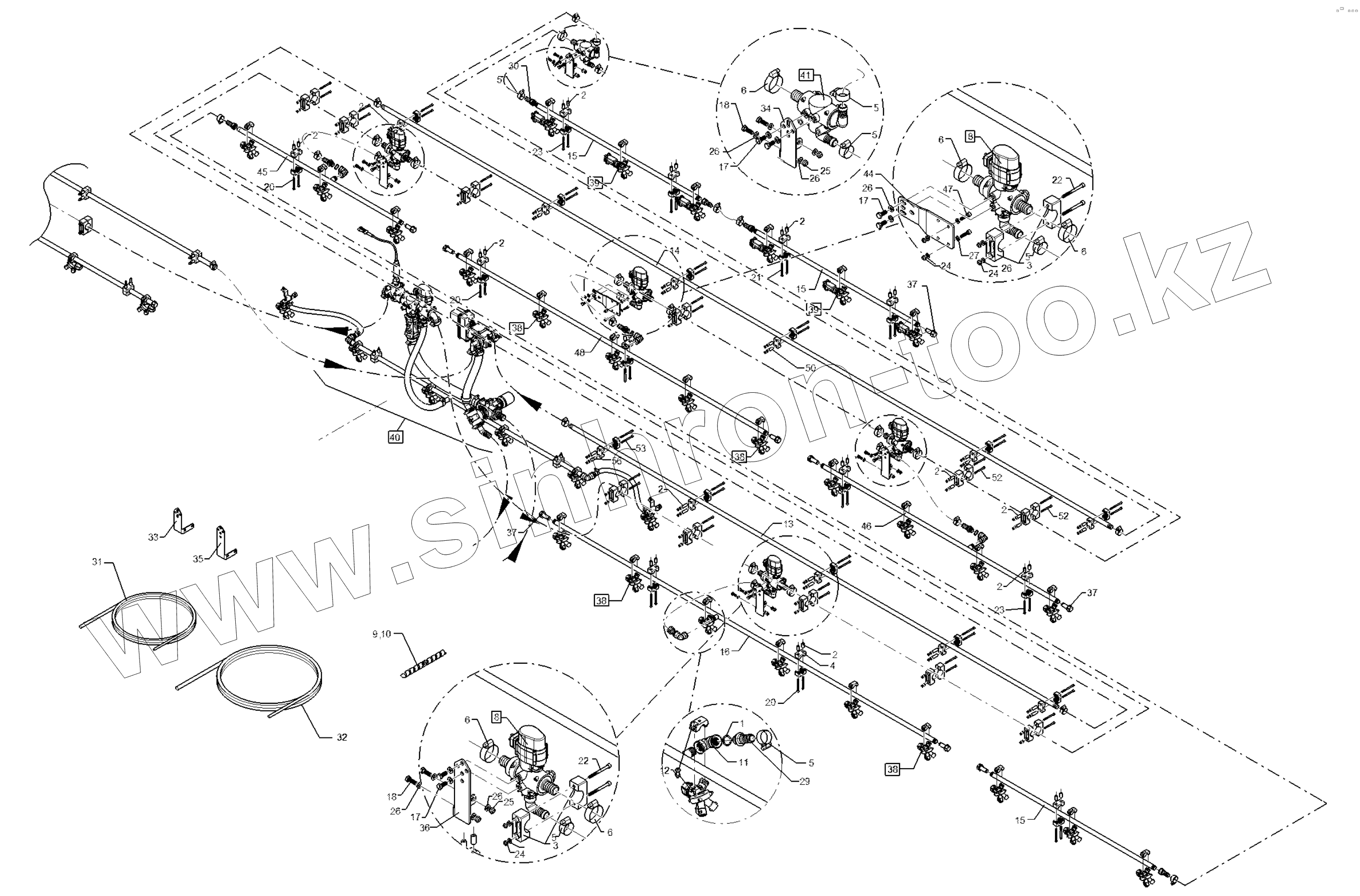

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2). 67810337 Liquid cycle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
3
3
4
5
5
5
5
5
6
6
6
6
6
6
8
8
9
10
11
12
13
14
15
15
15
16
17
17
17
18
18
20
20
20
21
23
23
24
24
24
25
25
26
26
26
26
26
26
27
29
30
31
32
33
34
35
36
37
37
37
38
38
38
38
39
39
40
41
44
45
46
47
48
50
52
52
53
56
Позиция на иллюстрации Заводской номер детали Название детали
1 F61 1972 O-ring
2 R00 0189 Distance tube
3 R00 0348 Pipe clamp
4 R00 0358 Pipe clamp
5 R00 0410 Hose clip
6 R00 0411 Hose clip
7 R00 0450 Distance tube
8 R00 1589 Valve
9 R25 0225 Hose spiral
10 R25 0232 Hose spiral
11 R52 0008 Curve
12 R52 0353 Screw
13 R70 6410 Tube
14 R70 6500 Tube
15 R71 1120 Nozzle tube
16 R71 1152 Nozzle tube
17 301 6751 Hexagon bolt
18 301 7518 Hexagon bolt
19 30110201 Allen screw
20 30110204 Allen screw
21 30110205 Allen screw
23 30110207 Allen screw
24 30310042 Selflocking nut
25 30310043 Selflocking nut
26 305 8695 Washer
27 305 8702 Washer
28 305 8703 Washer
29 37810333 Hose connection
30 37810523 Hose connection
31 37810715 Hose
32 37810716 Hose
33 49111156 Holder
34 49111157 Holder
35 49111158 Holder
36 49111159 Holder
37 57810280 Plug
38 57810295 Nozzle holder
39 57810302 Nozzle holder
40 57810479 Liquid cycle
41 57810480 T-piece
44 49111153 Holder
45 R71 1122 Nozzle tube
46 R71 1132 Nozzle tube
47 30110198 Allen screw
48 R71 1141 Nozzle tube
50 R00 0194 Distance tube
51 30110208 Allen screw
52 30110046 Allen screw
53 30110274 Allen screw
56 R00 1130 Distance tube
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
