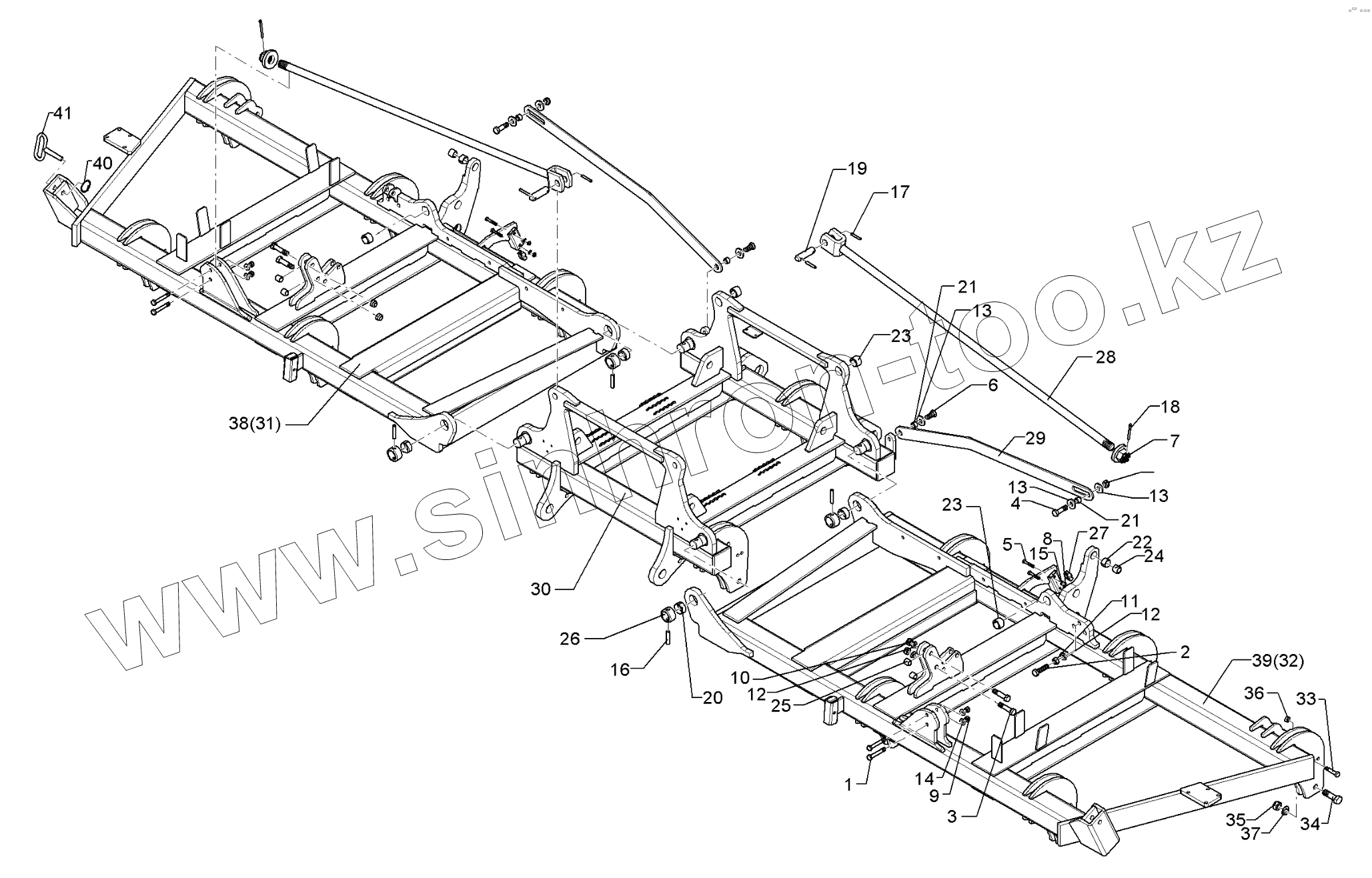

Каталог запасных частей к технике: Lemken Kristall 9/600KA. 61710006 Basic frame

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

13

14

15

16

17

18

19

20

21

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3435		Hexagon bolt
2	301 3839		Hexagon bolt
3	301 5363		Hexagon bolt
4	301 5385		Bolt
5	301 5418		Bolt
6	301 7380		Screw
7	303 0127		Castle nut
8	303 0932		Selflocking nut
9	303 0934		Selflocking nut
10	303 0935		Selflocking nut
11	303 1015		Nut
12	305 6141		Washer
13	305 6161		Washer
14	305 8580		Washer
15	305 8694		Washer
16	309 6211		Expansion bush
17	309 7000		Expansion bush
18	311 7649		Peg
19	313 7772		Pin
20	317 2005		Expansion bush
21	317 3334		Expansion bush
22	317 3352		Expansion bush
23	317 3417		Expansion bush
24	317 6657		Bush
25	317 6658		Bush
26	317 8641		Adjusting ring
27	375 9960		Clamp
28	417 8328		Connecting rod
29	417 8485		Control rod
30	41710006		Center section
31	417 8672		Lateral section
32	417 8673		Lateral section
33	301 3391		Bolt
34	301 4601		Bolt
35	303 0936		Selflocking nut
36	303 1013		Nut
37	305 6012		Washer
38	41710032		Lateral section
39	41710033		Lateral section
40	305 8551		Securing clip
41	313 8143		Pin with grip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
