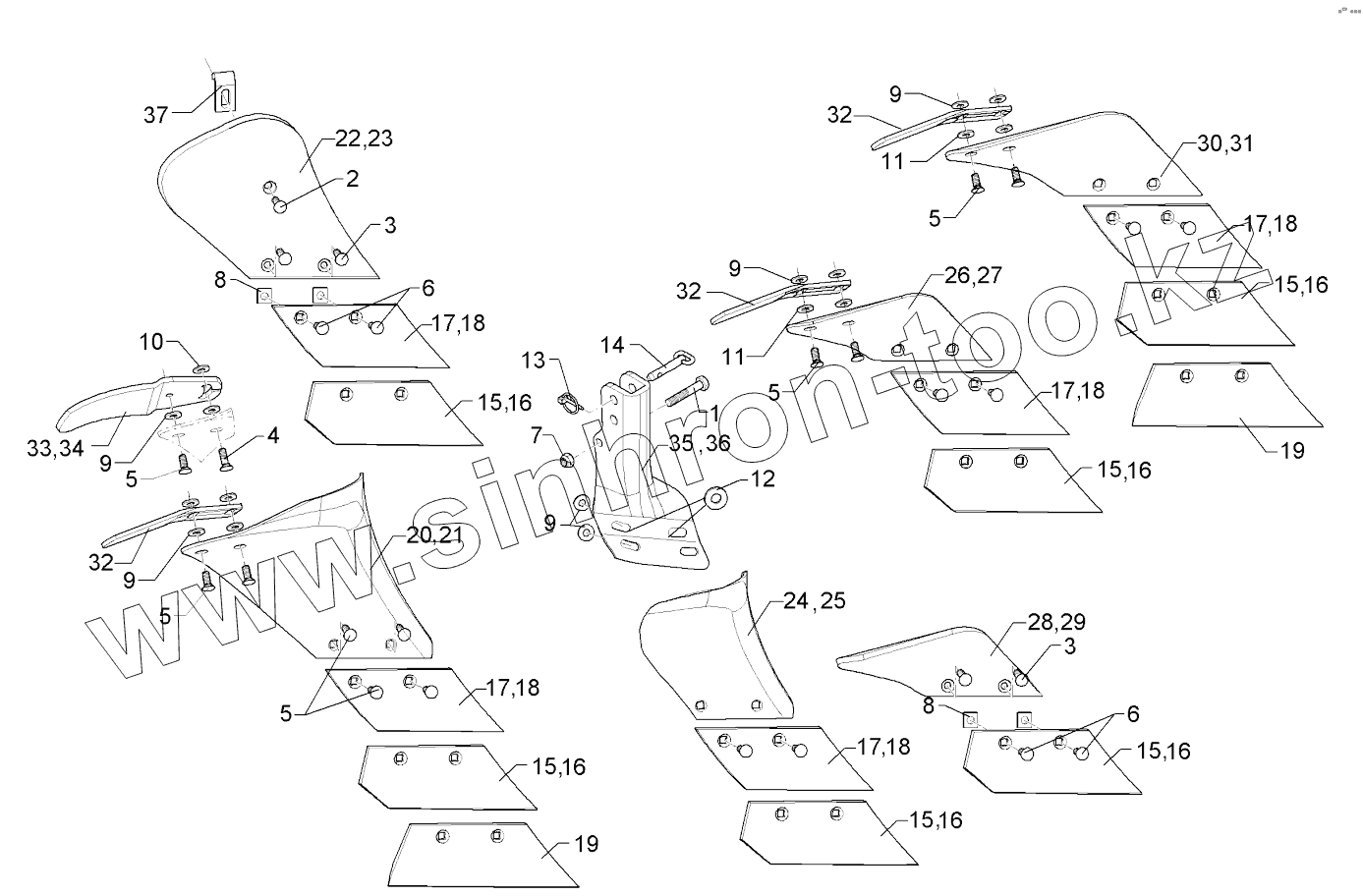

Каталог запасных частей к технике: Lemken Juwel 8M. 6995520 Skimmer
1
2
3
3
4
5
5
5
5
5
6
6
7
8
8
9
9
9
9
9
10
11
11
12
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3406 | Bolt | |
| 2 | 301 5721 | Countersunk bolt | |
| 3 | 301 5722 | Countersunk bolt | |
| 4 | 301 5767 | Countersunk bolt | |
| 5 | 301 5771 | Countersunk bolt | |
| 6 | 301 5773 | Countersunk bolt | |
| 7 | 303 0934 | Selflocking nut | |
| 8 | 305 5903 | Washer | |
| 9 | 305 6132 | Washer | |
| 10 | 305 6134 | Washer | |
| 11 | 305 8580 | Washer | |
| 12 | 305 7703 | Washer | |
| 13 | 311 9565 | Securing pin | |
| 14 | 313 8158 | Pin with grip | |
| 15 | 336 3710 | Share | |
| 16 | 336 3711 | Share | |
| 17 | 336 3720 | Share | |
| 18 | 336 3721 | Share | |
| 19 | 336 3724 | Share | |
| 20 | 347 0600 | Mouldboard | |
| 21 | 347 0601 | Mouldboard | |
| 22 | 347 0604 | Mouldboard | |
| 23 | 347 0605 | Mouldboard | |
| 24 | 347 0620 | Mouldboard | |
| 25 | 347 0621 | Mouldboard | |
| 26 | 347 0650 | Mouldboard | |
| 27 | 347 0651 | Mouldboard | |
| 28 | 347 0652 | Mouldboard | |
| 29 | 347 0653 | Mouldboard | |
| 30 | 347 0654 | Mouldboard | |
| 31 | 347 0655 | Mouldboard | |
| 32 | 347 3650 | Tail piece | |
| 33 | 347 3652 | Tail piece | |
| 34 | 347 3653 | Tail piece | |
| 35 | 457 0840 | Frog | |
| 36 | 457 0841 | Frog | |
| 37 | 469 3402 | Angle | |
| 38 | 657 1494 | Skimmer | |
| 39 | 657 1495 | Skimmer | |
| 40 | 657 1496 | Skimmer | |
| 41 | 657 1497 | Skimmer | |
| 42 | 657 1498 | Skimmer | |
| 43 | 657 1499 | Skimmer | |
| 44 | 657 1500 | Skimmer | |
| 45 | 657 1501 | Skimmer | |
| 46 | 657 1502 | Skimmer | |
| 47 | 657 1503 | Skimmer | |
| 48 | 657 1504 | Skimmer | |
| 49 | 657 1505 | Skimmer | |
| 50 | 657 1506 | Skimmer | |
| 51 | 657 1507 | Skimmer | |
| 52 | 657 1508 | Skimmer | |
| 53 | 657 1509 | Skimmer | |
| 54 | 657 1510 | Skimmer | |
| 55 | 657 1511 | Skimmer | |
| 56 | 657 1512 | Skimmer | |
| 57 | 657 1513 | Skimmer | |
| 58 | 657 1514 | Skimmer | |
| 59 | 657 1515 | Skimmer | |
| 60 | 657 1516 | Skimmer | |
| 61 | 657 1517 | Skimmer | |
| 62 | 657 1518 | Skimmer | |
| 63 | 657 1519 | Skimmer | |
| 64 | 657 1520 | Skimmer | |
| 65 | 657 1521 | Skimmer | |
| 66 | 657 1522 | Skimmer | |
| 67 | 657 1523 | Skimmer | |
| 68 | 657 1524 | Skimmer | |
| 69 | 657 1525 | Skimmer | |
| 70 | 657 1540 | Skimmer | |
| 71 | 657 1541 | Skimmer | |
| 72 | 657 1544 | Skimmer | |
| 73 | 657 1545 | Skimmer | |
| 74 | 65710028 | Skimmer | |
| 75 | 65710029 | Skimmer | |
| 76 | 65710030 | Skimmer | |
| 77 | 65710031 | Skimmer | |
| 78 | 65710078 | Skimmer | |
| 79 | 65710079 | Skimmer | |
| 80 | 65710148 | Skimmer | |
| 81 | 65710149 | Skimmer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
