Каталог запасных частей к технике: Lemken Juwel 8M. 67510598 HY-ass.fr.furr.+frame swing-in

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

17

18

18

19

19

19

20

21

22

23

24

25

26

27

28

29

30

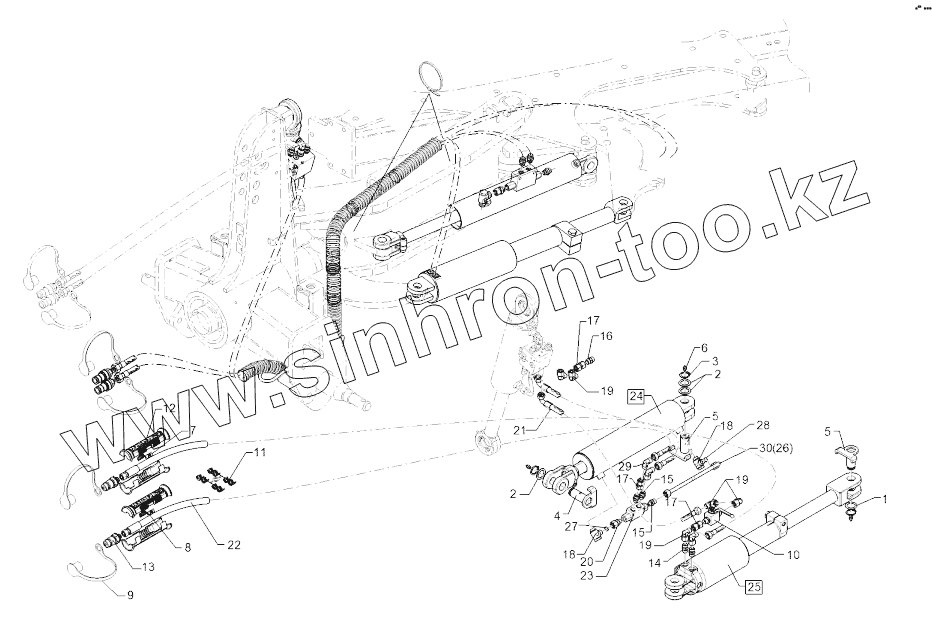

Позиция на иллюстрации	Заводской номер детали		Название детали
1	305 2051		Shim
2	305 2242		Supporting washer
3	305 8867		Securing ring
4	313 3003		Pin with stop
5	31310060		Pin
6	323 6348		Grease nipple
7	325 1606		Marking
8	325 1613		Marking
9	375 2123		Cap
10	375 2199		Valve
11	375 2606		Insert
12	375 2607		Handle
13	375 2718		SVK-socket
14	375 4010		Nipple
15	375 4038		Nipple
16	375 4110		Nipple
17	375 4132		Connection
18	375 4311		Union, swivel
19	375 4500		Adjustable angle union
20	375 4711		Stud
21	47511017		Hose-assembly
22	47511018		Hose-assembly
23	575 2161		Nonreturn valve
24	575 2270		Hydraulic ram
25	575 2421		Swing-in ram
26	57510740		Hydraulic tube
27	375 2172		Throttle plate
28	375 2173		Throttle plate
29	375 4210		Angle union
30	57510329		Hydraulic tube

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
