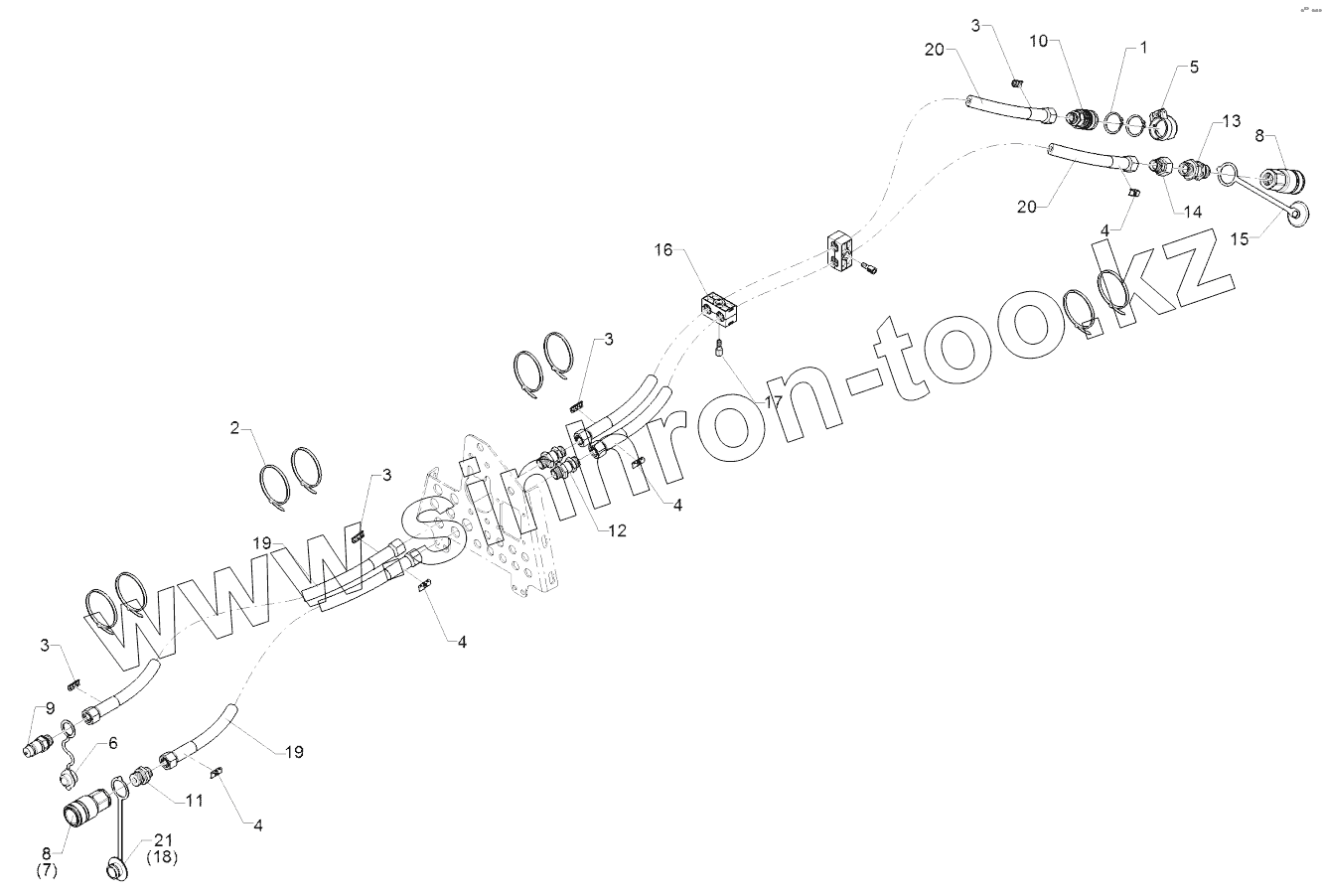

Каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510897 Hydraulic Supply Pipes

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	305 8871		Securing ring
2	325 1331		Clip
3	325 1526		Marking
4	325 1533		Marking
5	375 2103		Dust protection flap
6	375 2123		Cap
7	375 2719		SVK-socket
8	375 2732		SVK-socket
9	375 2736		SVK-socket
10	375 2737		SVK-socket
11	375 4045		Nipple
12	375 4332		Straight bulkhead screw
13	375 4397		Straight bulkhead screw
14	375 4648		Reduction joint
15	375 2169		Plastic male probe
16	37510218		Clamp
17	37510220		Screw
18	375 2107		Dust protection flap
19	475 3239		Hydraulic hose
20	475 3252		Hydraulic hose
21	37510040		Plastic male probe
