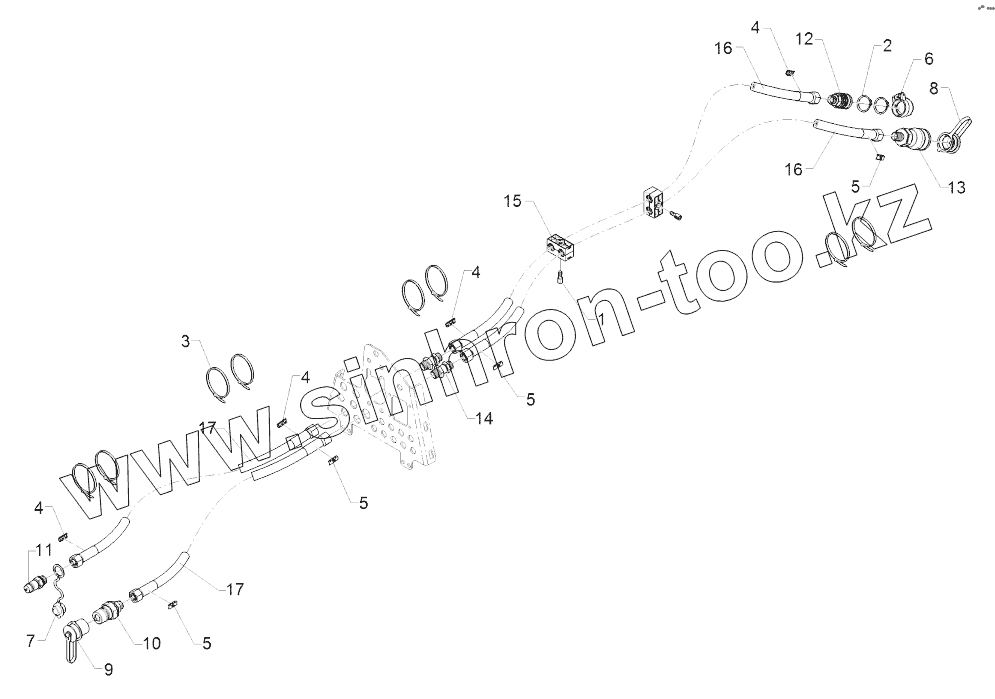

Каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510640 Hydraulic Supply Pipes

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 37510220 Screw
2 305 8871 Securing ring
3 325 1331 Clip
4 325 1526 Marking
5 325 1533 Marking
6 375 2103 Dust protection flap
7 375 2123 Cap
8 375 2162 Plastic male probe
9 375 2168 Cap
10 375 2720 SVK-socket
11 375 2736 SVK-socket
12 375 2737 SVK-socket
13 375 2738 SVK-socket
14 375 4332 Straight bulkhead screw
15 37510218 Clamp
16 475 3252 Hydraulic hose
17 475 3239 Hydraulic hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
