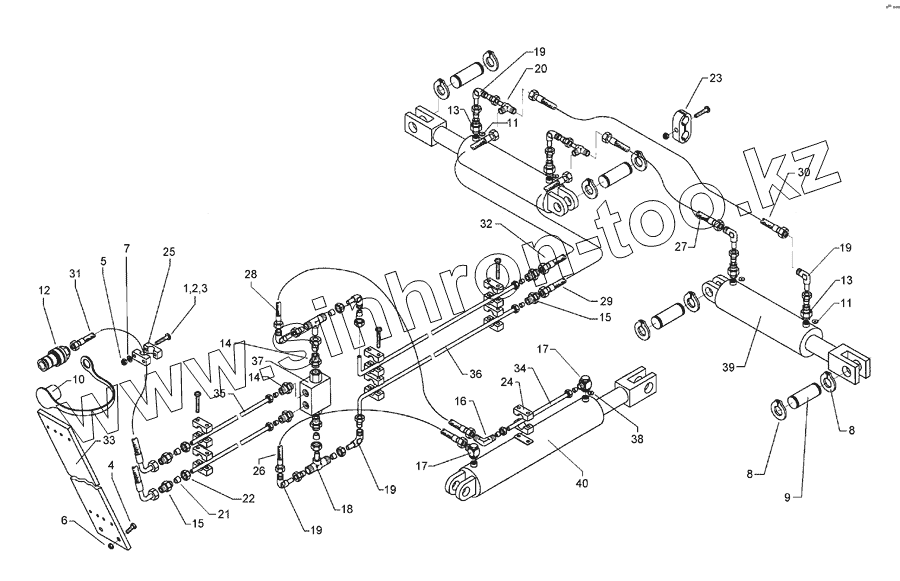

Каталог запасных частей к технике: Lemken Gigant 1000. HY-assembly folding device 140/70x800 Gigant1000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

11

12

13

13

14

14

15

15

16

17

17

18

19

19

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 0303		Flatheaded bolt
2	301 0306		Flatheaded bolt
3	301 0312		Flatheaded bolt
4	301 3224		Screw
5	303 0931		Selflocking nut
6	303 0933		Selflocking nut
7	305 8571		Washer
8	305 8867		Securing ring
9	313 7802		Pin
10	375 2166		Cap, red
11	375 2173		Throttle plate
12	375 2718		SVK-socket
13	375 4020		Nipple
14	375 4038		Nipple
15	375 4110		Nipple
16	375 4210		Angle union
17	375 4311		Union, swivel
18	375 4490		T-adjustable T-union
19	375 4500		Adjustable angle union
20	375 4550		L-adjustable T-union
21	375 5110		Cutting ring
22	375 5310		Union nut
23	375 9852		Clamp
24	375 9960		Clamp
25	375 9961		Clamp
26	475 2597		High-pressure hose
27	475 2598		High-pressure hose
28	475 2613		High-pressure hose
29	475 2614		High-pressure hose
30	475 2615		High-pressure hose
31	475 2417		High-pressure hose
32	475 2654		High-pressure hose
33	475 4351		Hose carrier
34	475 8904		Tube
35	475 9894		Tube
36	475 9895		Tube
37	575 2161		Nonreturn valve
38	575 2178		Throttle nonreturn valve
39	575 2298		Ram
40	575 2353		Ram
