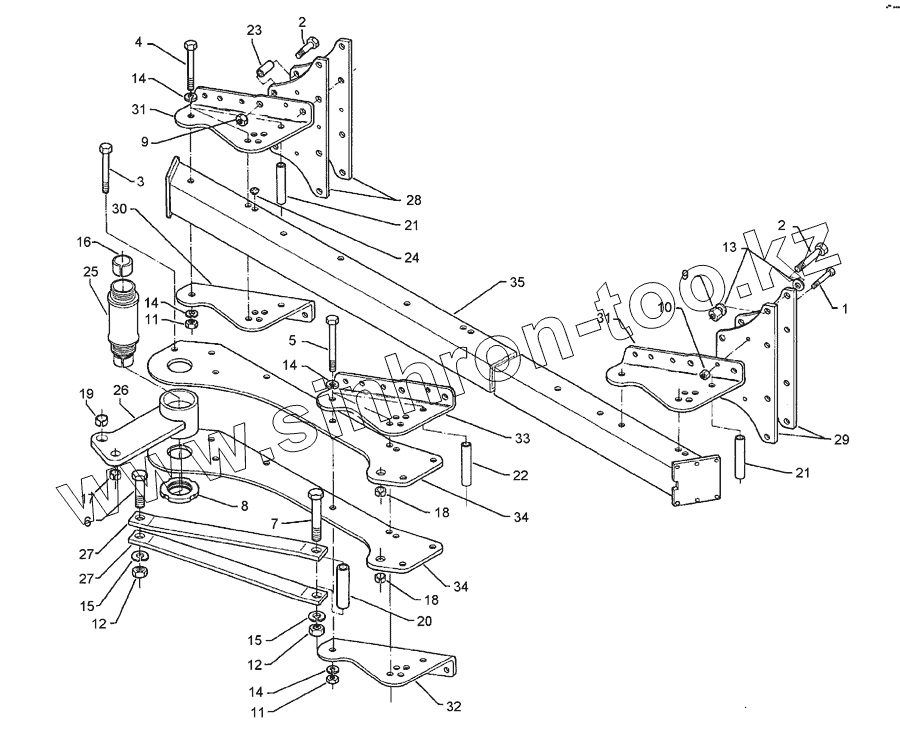

Каталог запасных частей к технике: Lemken EurOpal 7. Basic frame E7-120-4-1000

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

11

11

12

12

13

14

14

14

14

15

15

16

17

18

18

19

20

21

21

22

23

24

25

26

27

27

28

29

30

31

31

32

33

34

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3424		Bolt
2	301 4370		Bolt
3	301 4522		Bolt
4	301 4523		Bolt
5	301 4539		Bolt
6	301 4646		Bolt
7	301 4802		Bolt
8	303 0341		Grooved nut
9	303 0936		Selflocking nut
10	303 0972		Nut
11	303 0977		Nut
12	303 0980		Nut
13	305 6164		Washer
14	305 9888		Spring ring
15	305 9889		Spring ring
16	317 2025		Expansion bush
17	317 3404		Expansion bush
18	317 3406		Expansion bush
19	317 3417		Expansion bush
20	317 6655		Tube
21	317 7515		Bushing
22	317 7511		Tube
23	317 6944		Tube
24	323 8071		Cap
25	402 1282		Lagerrohr
26	402 1722		Rocker arm
27	402 1801		Support
28	402 2544		Stalk plate
29	402 2545		Stalk plate
30	402 2546		Adjusting bracket
31	402 2547		Adjusting bracket
32	402 2548		Adjusting bracket
33	402 2549		Adjusting bracket
34	402 2860		Bearing plate
35	402 8241		Basic frame

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
