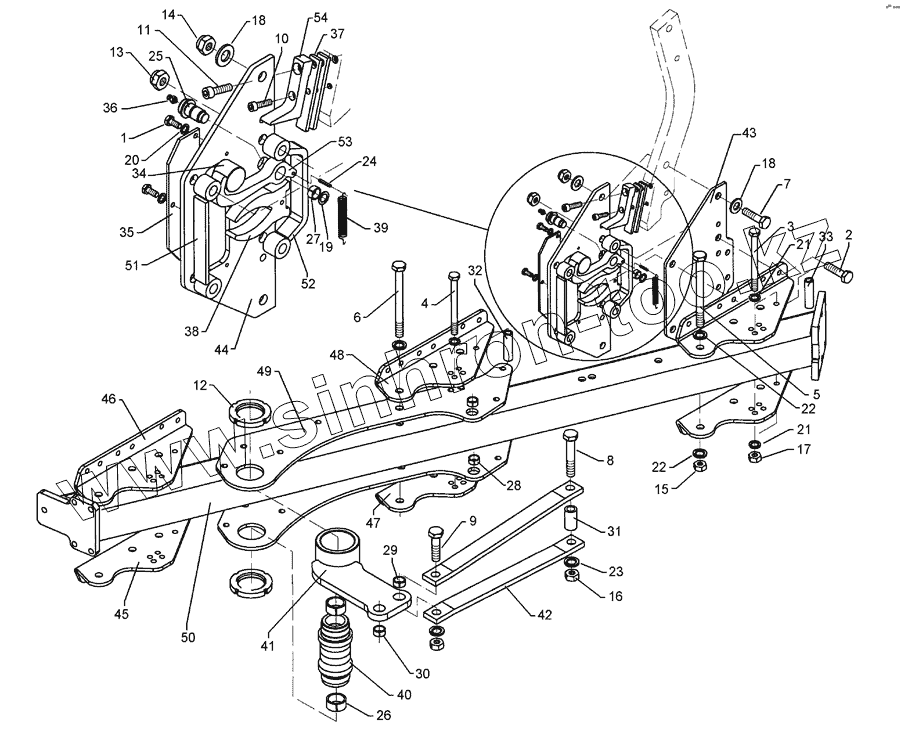

Каталог запасных частей к технике: Lemken EurOpal 5HX. Basic frame E5-110-3-900 HX

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3055		Screw
2	301 3920		Bolt
3	301 4119		Bolt
4	301 4121		Bolt
5	301 4522		Bolt
6	301 4538		Bolt
7	301 4606		Bolt
8	301 4754		Bolt
9	301 5392		Bolt
10	301 5811		Allen screw
11	301 5883		Allen screw
12	303 0365		Grooved nut
13	303 0935		Selflocking nut
14	303 0936		Selflocking nut
15	303 0977		Nut
16	303 0980		Nut
17	303 0990		Nut
18	305 6164		Washer
19	305 6987		Washer
20	305 9883		Spring ring
21	305 9887		Spring ring
22	305 9888		Spring ring
23	305 9889		Spring ring
24	309 6048		Expansion bush
25	313 8240		Pin
26	317 2015		Expansion bush
27	317 3394		Expansion bush
28	317 3406		Expansion bush
29	317 3407		Expansion bush
30	317 3408		Expansion bush
31	317 6664		Tube
32	317 7508		Tube
33	317 7509		Bushing
34	317 9628		Roller
35	323 0451		Cap
36	323 6348		Grease nipple
37	329 1021		Leaf spring
38	329 1740		Fork spring
39	329 8510		Spring
40	402 1284		Lagerrohr
41	402 1716		Rocker arm
42	402 1796		Support
43	402 2450		Stalk plate
44	402 2451		Stalk plate
45	402 2528		Adjusting bracket
46	402 2529		Adjusting bracket
47	402 2532		Adjusting bracket
48	402 2533		Adjusting bracket
49	402 2844		Bearing plate
50	402 8235		Basic frame
51	426 0083		Safety device
52	426 0084		Safety device
53	426 0091		Hook
54	426 0452		Stop
55	301 3080		Bolt
56	303 0932		Selflocking nut
57	303 0972		Nut
58	317 7502		Bush
59	323 8072		Cap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
