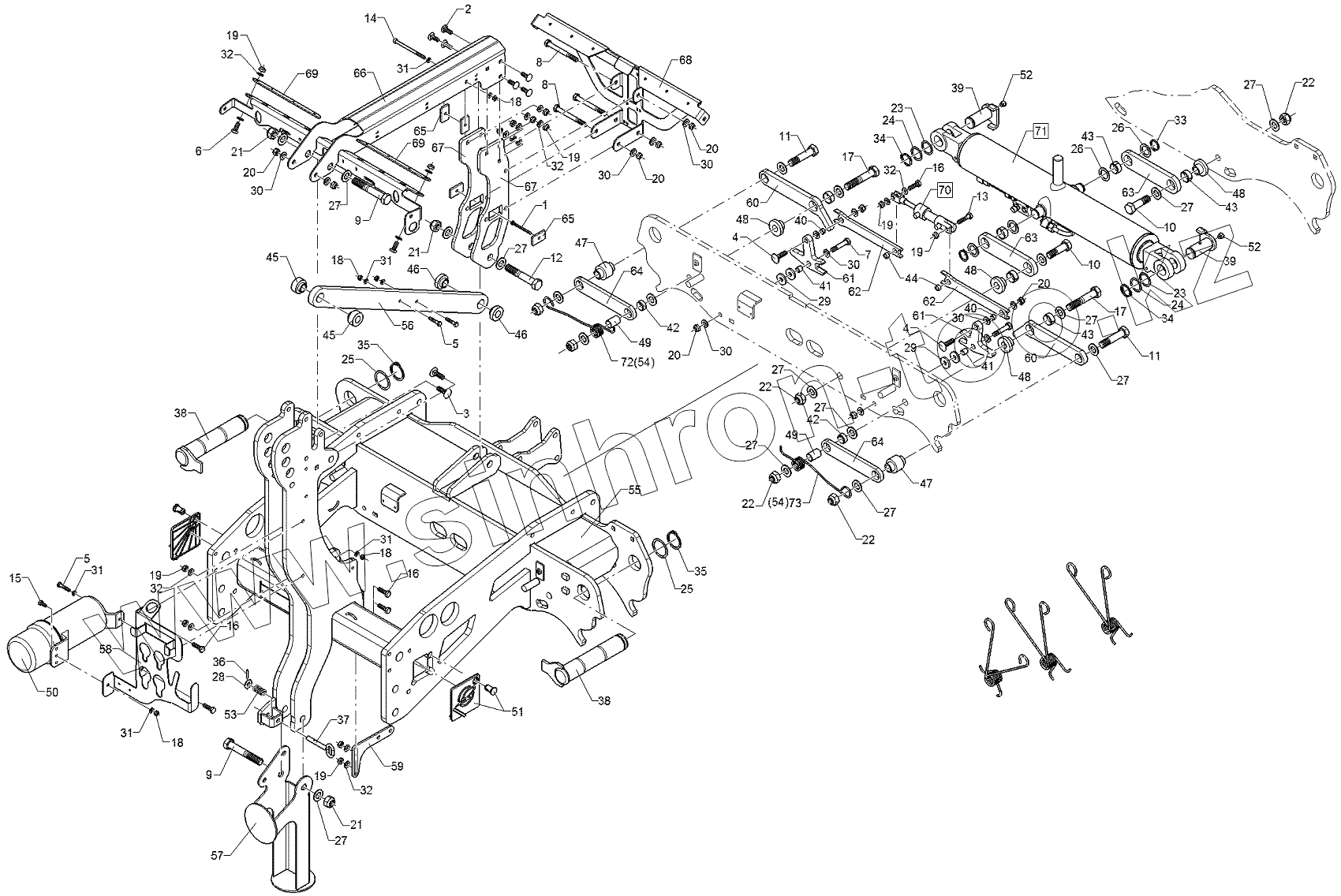

Каталог запасных частей к технике: Lemken Azurit 9. 68310011 Center section

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
16
17
17
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
27
27
27
27
27
27
27
27
27
28
29
29
30
30
30
30
30
30
31
31
31
31
31
32
32
32
32
32
33
34
34
35
35
36
37
38
38
39
39
40
40
41
41
42
42
43
43
43
44
45
45
46
46
47
47
48
48
48
48
49
49
50
51
52
52
53
54
54
55
56
57
58
59
60
60
61
61
62
62
63
63
64
64
65
65
66
67
67
68
69
69
70
71
72
73
Позиция на иллюстрации Заводской номер детали Название детали
1 301 0312 Flatheaded bolt
2 301 1706 Bolt, cup square head
3 301 1815 Saucer-head screw
4 301 1816 Bolt, cup square head
5 301 3070 Bolt
6 301 3212 Screw
7 301 3391 Bolt
8 301 3498 Bolt
9 30110683 Hexagon bolt
10 301 4601 Bolt
11 301 4607 Bolt
12 301 5416 Bolt
13 301 5424 Bolt
14 30110034 Allen screw
15 301 6750 Screw
16 301 7308 Screw
17 30110537 Hexagon bolt
18 303 0932 Selflocking nut
19 303 0933 Selflocking nut
20 303 0934 Selflocking nut
21 303 0936 Selflocking nut
22 30310035 Selflocking nut
23 305 2071 Shim
24 305 2072 Shim
25 305 2150 Shim
26 305 2242 Supporting washer
27 305 6012 Washer
28 305 6135 Washer
29 305 6167 Washer
30 305 8580 Washer
31 305 8694 Washer
32 305 8696 Washer
33 305 8867 Securing ring
34 305 8873 Securing ring
35 305 8877 Securing ring
36 309 6038 Expansion bush
37 313 8136 Pin with grip
38 31310146 Pin
39 31310149 Pin
40 317 3301 Expansion bush
41 317 3303 Expansion bush
42 317 3342 Expansion bush
43 317 3420 Expansion bush
44 317 8120 Bush
45 31710246 Flange bushing
46 31710247 Flange bushing
47 31710248 Flange bushing
48 31710249 Bush
49 31710262 Tube
50 32110127 Documents box
51 323 0004 Cover
52 323 6350 Grease nipple
53 329 8106 Spring
54 32910060 Torsion spring
55 48310046 Center section
56 48310055 Flat steel
57 48310056 Stand
58 48310057 Plate
59 48310058 Plate
60 48310059 Lever
61 48310060 Plate
62 48310061 Flat steel
63 48310062 Plate
64 48310063 Plate
65 48310065 Plate
66 48310066 Hopper frame
67 48310067 Plate
68 48310068 Plate
69 48310069 Plate
70 575 2533 Ram
71 57510988 Hydraulic ram
72 32910076 Torsion spring
73 32910077 Torsion spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
