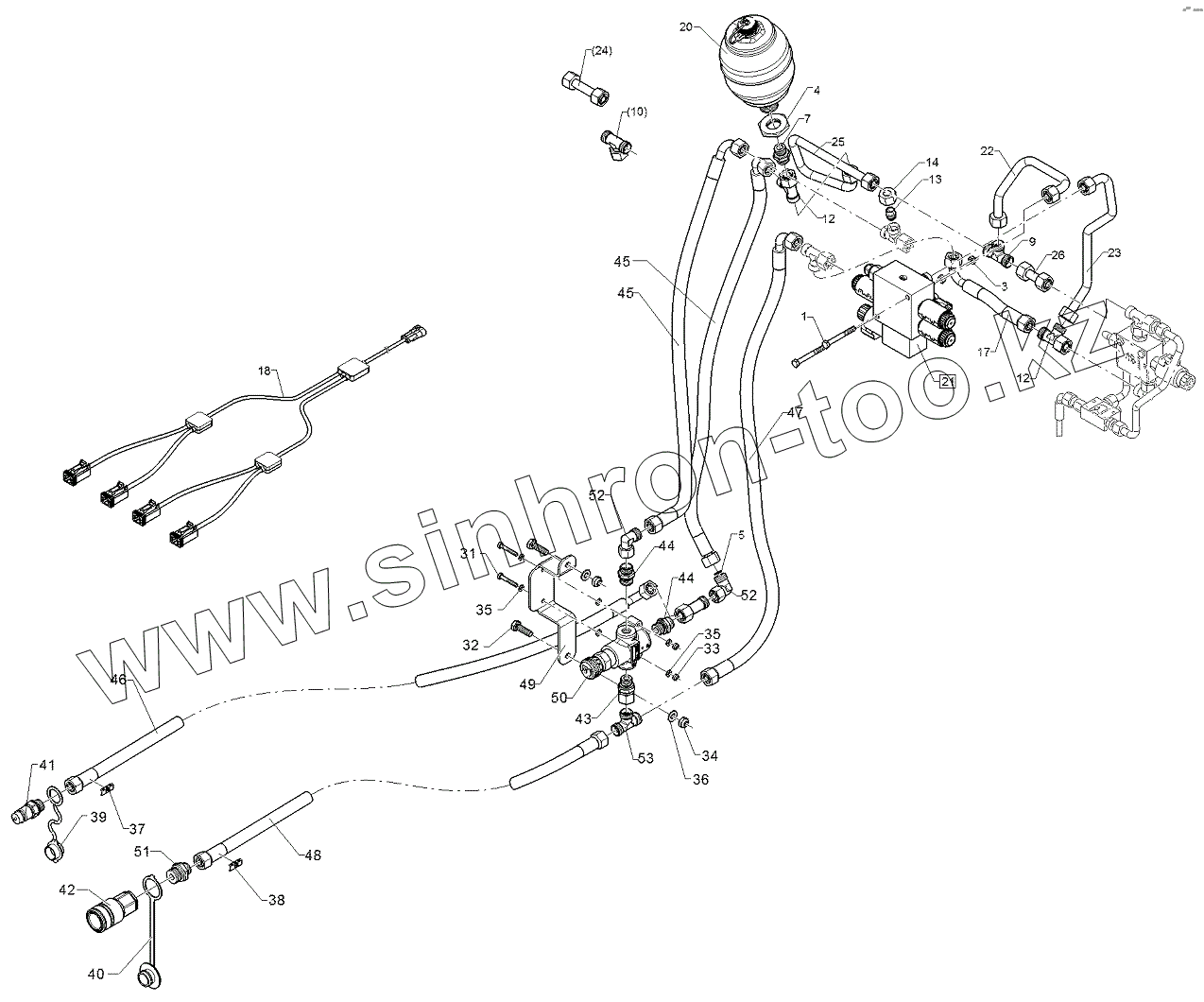

Каталог запасных частей к технике: Lemken Azurit 9. 67510813 HY-assembly track marker

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
7
9
10
12
12
13
14
17
18
20
21
22
23
24
25
26
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 301 3084 Hexagon bolt
3 303 0932 Selflocking nut
4 30310095 Hexagon nut
5 37510340 Restrictor washer
7 375 4040 Nipple
9 375 4484 T-union
10 375 4494 T-adjustable T-union
12 375 4553 L-adjustable T-union
13 375 5154 Locking cone
14 375 5320 Union nut
17 47511856 Hydraulic hose
18 57310655 Cable form
20 57510745 Pressure accumulator
21 57510991 Valve combination
22 57510999 Hydraulic tube
23 57511000 Hydraulic tube
24 57511001 Hydraulic tube
25 57511002 Hydraulic tube
26 57511003 Hydraulic tube
31 301 3010 Hexagon bolt
32 301 7308 Screw
33 303 0931 Selflocking nut
34 303 0933 Selflocking nut
35 305 8571 Washer
36 305 8696 Washer
37 325 1526 Marking
38 325 1533 Marking
39 375 2123 Cap
40 37510040 Plastic male probe
41 375 2736 SVK-socket
42 375 2732 SVK-socket
43 37510390 Nipple
44 375 4032 Nipple
45 475 3016 Hydraulic hose
46 47510765 Hydraulic hose
47 47511854 Hydraulic hose
48 47511855 Hydraulic hose
49 48310262 Plate
50 575 2004 Control valve
51 375 4064 Nipple
52 375 4503 Adjustable angle union
53 37510391 Adjustable T-union
