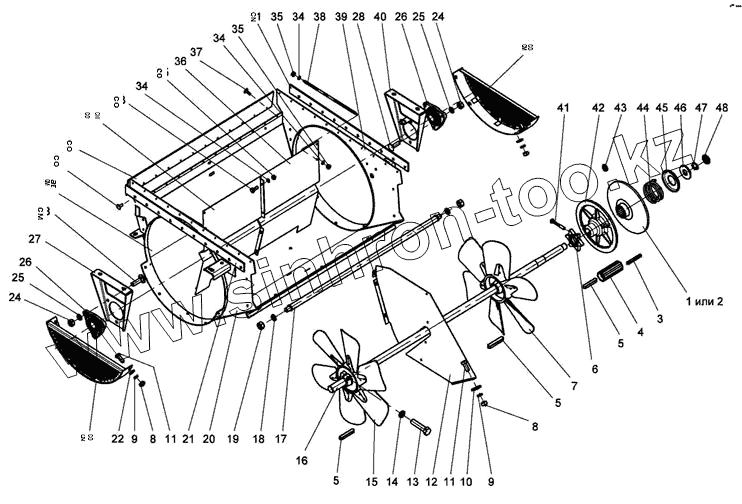

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Вентилятор
/83.gif)
1
2
3
4
5
5
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 960.21.18.20.000 | Диск подвижный | |
| 2 | 12.21.18.00.301В | Диск подвижный | |
| 3 | 8x7x70 | Шпонка | |
| 4 | 960.18.00.00.606А | Ступица | |
| 5 | 10x8x56 | Шпонка | |
| 6 | КДМ1174-02 | Формиратор сигнала | |
| 7 | 12Г.21.05.02.000 | Колесо рабочее правое (2555) | |
| 8 | М8-6Н.6.019 | Гайка | |
| 9 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 10 | А8.01.019 | Шайба | |
| 11 | M8-6gx20.66.019 | Болт | |
| 12 | 960.21.18.00.425Б | Щит | |
| 13 | M12-6gx50.66.019 | Болт | |
| 14 | 12.65Г.019 | Шайба | |
| 15 | 12Г.21.05.01.000 | Колесо рабочее левое (2556) | |
| 16 | 960.21.18.00.607В | Вал | |
| 17 | КДМ2-18-8А | Распорка | |
| 18 | 20.65Г.019 | Шайба | |
| 19 | М20х1,5-6Н.6.019 | Гайка | |
| 20 | 960.21.18.01.010В-01 | Боковина левая | |
| 21 | 12Г.21.05.03.005 | Уплотнитель | |
| 22 | А8х1,4.01.019 | Шайба | |
| 23 | 12Г.21.05.00.010А | Кожух защитный | |
| 24 | М10-6Н.6.019 | Гайка | |
| 25 | 10.65Г.019 | Шайба | |
| 26 | КДМ2-300-02 | Подшипник | |
| 27 | 12.21.05.00.413 | Подвеска (2553) | |
| 28 | М10x35.46.019 | Болт | |
| 29 | 960.21.18.01.000Б | Кожух вентилятора | |
| 30 | 140-5x14.01 | Заклепка | |
| 31 | 12Г.21.05.03.004 | Уплотнение | |
| 32 | 12.21.05.03.414А | Перегородка левая | |
| 33 | М6-6дх16.66.019 | Болт | |
| 34 | 6.65Г.019 | Шайба | |
| 35 | М6-6Н.6.019 | Гайка | |
| 36 | 12.21.05.03.415А | Перегородка правая | |
| 37 | 140-5x16.01 | Заклепка | |
| 38 | КДМ6303-01 | Растяжка | |
| 39 | 960.21.18.01.010В | Боковина правая | |
| 40 | 960.21.18.10.000А | Подвеска | |
| 41 | M6-6gx45.66.019 | Болт | |
| 42 | 12.21.18.00.101Г | Диск неподвижный | |
| 43 | 1.3Ц6 | Масленка | |
| 44 | 12.21.18.00.605А | Пружина | |
| 45 | 12.01.01.19.407 | Обойма | |
| 46 | КДМ4695 | Шайба | |
| 47 | Н27.01.019 | Шайба | |
| 48 | М27х1,5-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
