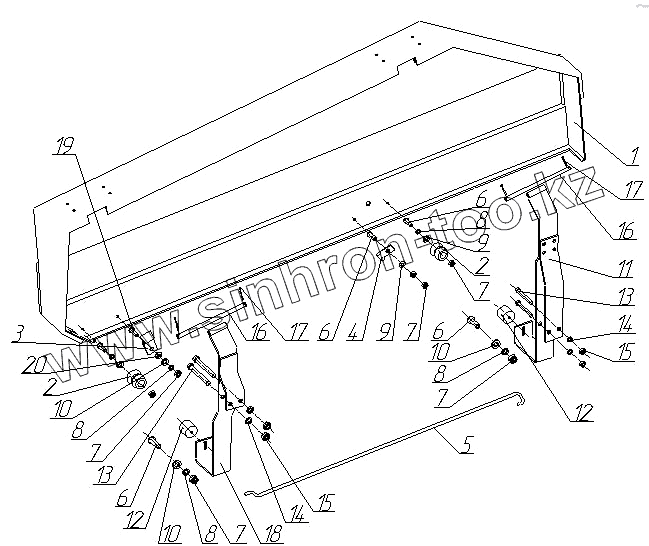

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Щиток верхний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
7
7
7
7
7
8
8
8
8
9
9
10
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 ЖКН5-64-1А Щиток
2 А37.02.022 Фиксатор
3 54-40126-01 Прижим
4 ЖКН5017-01 Скоба
5 ЖКН6284 Опора
6 ВМ6-6gх25.48.019 Винт
7 М6-6Н.6.019 Гайка
8 6.65Г.019 Шайба
9 С.6х1,4.01.019 Шайба
10 С.6х1,4.01.019 Шайба
11 ЖКН5-69-1 Кронштейн
12 А37.02.025 Обойма
13 М10-6gх75.66.019 Болт
14 10.65Г.019 Шайба
15 М10-6Н.6.019 Гайка
16 ЖКН6268 Ось
17 3,2х20.019 Шплинт
18 ЖКН5-68-1 Кронштейн передний
19 Т30.47.278Д Винт специальный
20 Т30.47.711Д Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
