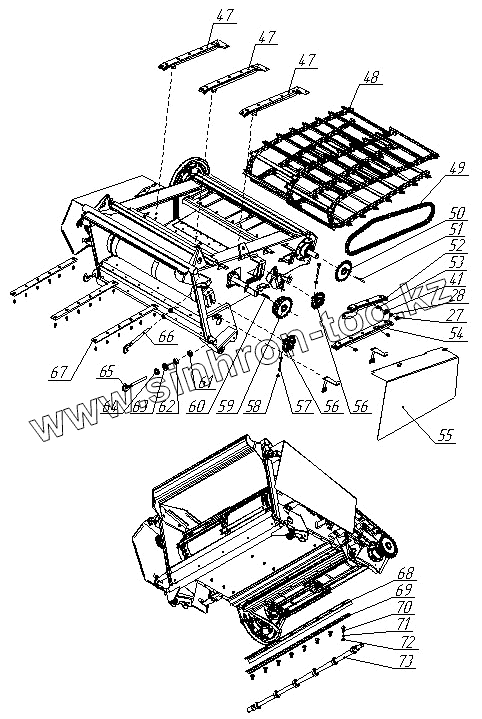

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Наклонная камера
/29.gif)
27
28
41
47
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЖКН5-6-15-01 | Крышка | |
| 2 | 400.00.603 | Шомпол | |
| 3 | ЖКН5-6-22 | Вал верхний | |
| 4 | 54-41431 | Кожух средний | |
| 5 | 54-41430 | Кожух крайний | |
| 6 | М8-6gх75.66.019 | Болт | |
| 7 | С.8х1,4.01.019 | Шайба | |
| 8 | М8-6Н.6.019 | Гайка | |
| 9 | 12.02.06.00.000 | Шкив | |
| 9 | 960.02.06.00.000А | Шкив | |
| 10 | КДМ6219-02 | Винт | |
| 11 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 12 | М8х1-6Н.6.019 | Гайка | |
| 13 | ЖКН2028 | Фланец | |
| 14 | 1680208К7С17 | Подшипник | |
| 15 | А54-44219 | Крышка | |
| 16 | 54-61967 | Шплинт | |
| 17 | ЖКН4258 | Шайба | |
| 18 | ЖКН6219 | Болт | |
| 19 | ЖКН6087 | Пружина | |
| 20 | М16-6Н.6.019 | Гайка | |
| 21 | ЖКН5-6-17 | Устройство предохранительное | |
| 22 | 1680207К7С17 | Подшипник | |
| 23 | Н027.105 | Корпус подшипника | |
| 24 | ЖКН6152 | Вал | |
| 25 | ЖКН5-6-37А | Щиток правый | |
| 26 | ЖКН4568 | Кронштейн | |
| 27 | М10-6Н.6.019 | Гайка | |
| 28 | 10.65Г.019 | Шайба | |
| 29 | М10-6gх25.66.019 | Болт | |
| 30 | 54-1-2-30 | Звездочка обводная | |
| 31 | 70101 | Упор | |
| 32 | М8-6gх20.6.019 | Болт | |
| 33 | ЖКН6156 | Втулка направляющая | |
| 34 | 54-60079 | Пружина | |
| 35 | С.16х2,5.01.019 | Шайба | |
| 36 | ЖКН6155 | Винт натяжной | |
| 37 | 2М12-6gх140.66.019 | Болт | |
| 38 | 60301 | Пружина | |
| 39 | ЖКН5-4-3 | Вал транспортера нижний | |
| 40 | М10-6Н.6.019 | Гайка | |
| 41 | С.10.01.019 | Шайба | |
| 42 | 61125 | Болт специальный | |
| 43 | М8х75.46.019 | Болт | |
| 44 | ЖКН5209 | Планка | |
| 45 | ЖКН0018 | Уплотнитель | |
| 46 | ЖКН5-6-1Б | Корпус наклонной камеры | |
| 47 | ЖКН5-6-28 | Направляющая | |
| 48 | ЖКН5-6-27 | Транспортер цепной | |
| 49 | ПР-25,4-60 | Цепь | |
| 50 | ЖКН5-6-10 | Звездочка Z=25 | |
| 51 | 12х8х63 | Шпонка | |
| 52 | ЖКН5-6-34 | Успокоитель верхний | |
| 53 | М10х25.46.019 | Болт | |
| 54 | ЖКН5-6-30 | Успокоитель нижний | |
| 55 | ЖКН5-6-35 | Щиток левый | |
| 56 | ЖКН5-6-7 | Звездочка натяжная | |
| 57 | 200.00.601 | Болт | |
| 58 | С.12х2.01.019 | Шайба | |
| 59 | ЖКН5-6-5-01 | Блок звездочек | |
| 60 | 10х8х63 | Шпонка | |
| 61 | М20-6Н.6.019 | Гайка | |
| 62 | М20-6Н.6.019 | Гайка | |
| 63 | 7019-0396 | Шайба | |
| 64 | 7019-0416 | Шайба | |
| 65 | ЖКН6073-01 | Крюк | |
| 66 | ЖКН6073 | Крюк | |
| 67 | ЖКН0015 | Накладка | |
| 68 | ЖКН0022А | Уплотнитель | |
| 69 | ЖКН5082А | Накладка | |
| 70 | М6х20.46.019 | Болт | |
| 71 | 6.65Г.019 | Шайба | |
| 72 | М6-6Н.6.019 | Гайка | |
| 73 | ЖКН5-6-4 | Труба с роликами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
