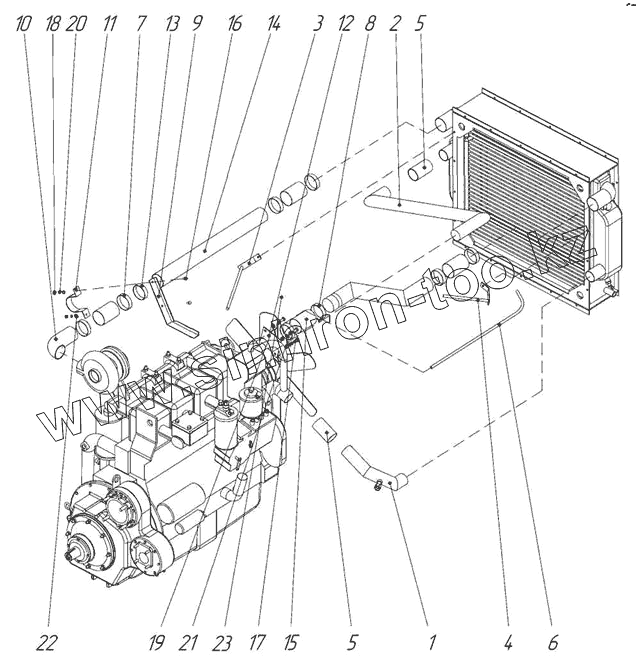

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Монтаж трубопроводов радиаторного узла

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 960.30.03.01.000 Труба водяная
2 4405-51-13с3 Трубка к радиатору
3 4405-51-13с4 Растяжка
4 4405-51-13с4-01 Растяжка
5 46032-25с4 Хомут
6 4405-51-1313 Шланг пароотвода
7 440-12с8 Хомут
8 440-18с13 Хомут
9 4405-1852 Кронштейн
10 4405-1855 Патрубок
11 4405-1856 Полухомут
12 4405-0624 Прокладка
13 4405-1857 Прокладка
14 4405-1858 Труба
15 440-1848 Шланг соединительный
16 М8-6gх14.88.35.013 Болт
17 М10-6gх30.88.35.05 Болт
18 М8-6Н.6.019 Гайка
19 М10-6Н.6.019 Гайка
20 8.65Г.019 Шайба ГОСТ 6402-70
21 10.65Г.019 Шайба
22 А.8.01.019 Шайба
23 А.10.01.019 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
