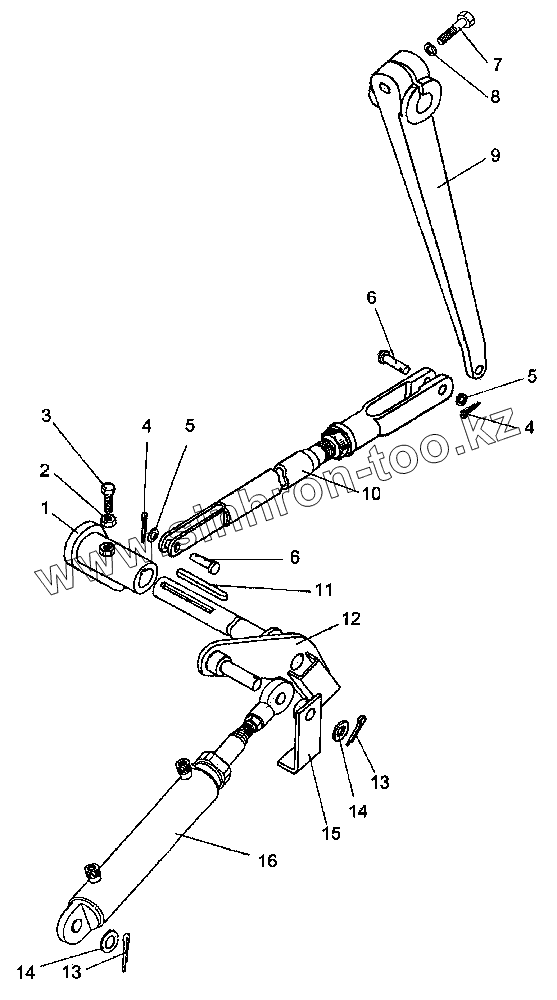

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Устройство привода управления муфтой выключения сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 236Н-3-52-01 Рычаг
2 М8-6Н.6.019 Гайка ГОСТ 5915-70
3 М8-6gх25.66.019 Болт
4 3.2х18.019 Шплинт
5 А10.02.Ст3.019 Шайба
6 6-10В12х36.10.Ц9 Ось
7 М12-6gх55.66.019 Болт
8 12.65Г.019 Шайба
9 КДМ 6105 Рычаг муфты
10 12.30.07.00.000Б Тяга в сборе
11 8х7х32 Шпонка
12 236Н-5-31-1 Рычаг
13 54-61977 Шплинт
14 А14.02.Ст3.019 Шайба
15 12.30.06.00.000Б Замок
16 ГА-93000 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
