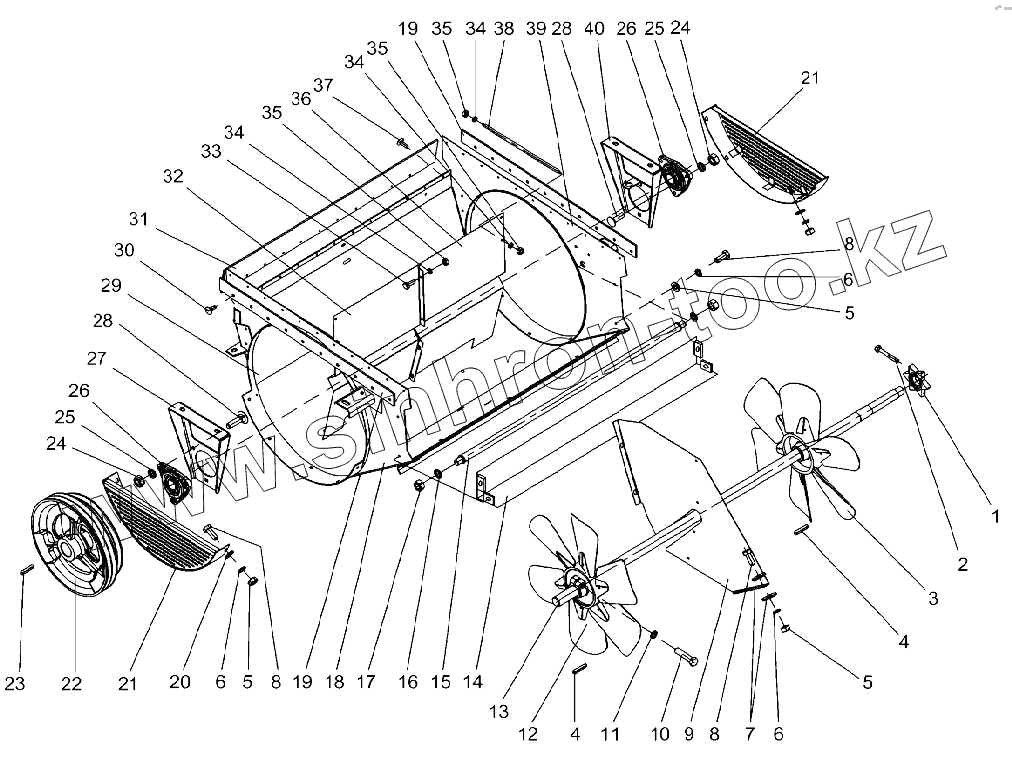

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Вентилятор КДМ 2-18Ж

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

6

6

7

8

8

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

21

22

23

24

24

25

25

26

26

27

28

28

29

30

31

32

33

34

34

34

35

35

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КДМ1174А-02		Формиратор сигнала
2	М6-45-7795		Болт
3	12Г.21.05.02.000		Колесо рабочее правое (2555)
4	10х8х56-23360		Шпонка
5	М8-5915		Гайка
6	8.65Г-6402		Шайба
7	8-6958		Шайба
8	М8х20-7796		Болт
9	КДМ4632А		Щит
10	М12х50-7796		Болт
11	12.65Г-6402		Шайба
12	12Г.21.05.01.000		Колесо рабочее левое (2556)
13	КДМ6294Б		Вал вентилятора
14	12.21.05.07.000		Клапан
15	КДМ2-18-8А		Распорка
16	20.65Г-6402		Шайба
17	М20х1,5-5915		Гайка
18	12Г.21.05.03.010		Боковина левая
19	12Г.21.05.03.005		Уплотнитель
20	8-11371		Шайба
21	12.21.05.00.010		Кожух защитный (2554)
22	КДМ1024А		Шкив
23	54-61807		Шпонка
24	М10-5915		Гайка
25	10.65Г-6402		Шайба
26	КДМ2-300-02		Подшипник
27	12.21.05.00.413		Подвеска (2553)
28	М10х35-7802		Болт
29	12Г.21.05.03.000		Кожух вентилятора
30	140-5х12-23.2.437		Заклепка
31	12Г.21.05.03.004		Уплотнение
32	12.21.05.03.414		Перегородка правая (2552)
33	М6х16-7798		Болт
34	6.65Г-6402		Шайба
35	М6-5915		Гайка
36	12.21.05.03.415		Перегородка левая (2551)
37	140-5х16-23.2.437		Заклепка
38	КДМ6303		Растяжка
39	12Г.21.05.03.020		Боковина правая
40	КДМ2-18-10		Подвеска

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
