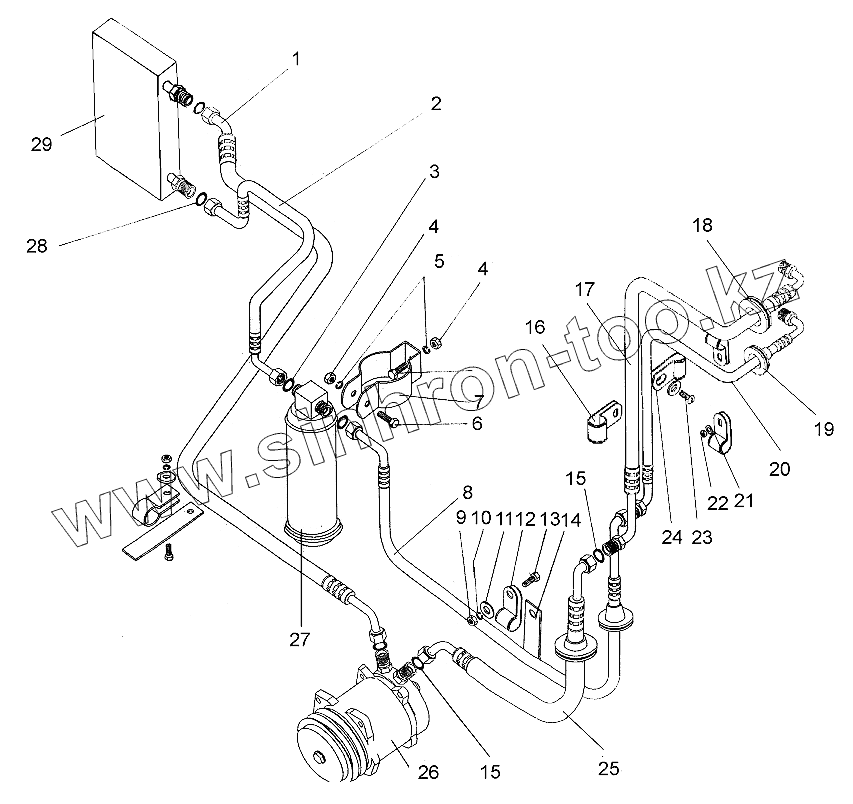

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Установка кондиционера 950.26.00.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 950.01.04 Магистраль хладоновая компрессор-конденсатор
2 950.01.05 Магистраль хладоновая конденсатор-ресивер
3 Н12-000-7155/8NW8.R134a340.0003 Кольцо
4 М8.6Н.6.019 Гайка
5 8.65Г.Ст3.019 Шайба
6 М8-6gx20.66.019 Болт
7 3110.04.01 Хомут ресивера
8 950.01.02 Магистраль хладоновая ресивер-разъем
9 М10-6Н.6.019 Гайка
10 10.65Г.Ст3.019 Шайба
11 А10.02.Ст3.019 Шайба
12 КДМ40716-01 Скоба
13 М10-6gx25.66.019 Болт
14 КДМ0020 Прокладка
15 Н12-000-7177/8NW12.R134a340.0001 Кольцо
16 3110.04.02 Хомут крепления толстого, шланга (условный размер 7/8)
17 950.01.07 Магистраль хладоновая испаритель-разъем
18 3110.04.06 Уплотнение резиновое 7/8
19 3110.04.05 Уплотнение резиновое 5/8
20 950.01.06 Магистраль хладоновая разъем-испаритель
21 А6.02.Ст3.019 Шайба
22 М6-6Н.6.019 Гайка
23 В1.М6х16.48.019 Винт
24 3110.04.03 Хомут крепления тонкого шланга (условный размер 5/8)
25 950.01.08 Магистраль хладоновая разъем-компрессор
26 SD5-H11 Компрессор
26 820.0102 Компрессор
27 420.0103 Ресивер
28 Н12-000-7163/4NW10R134a.340.002 Кольцо
29 Q-SC565x570x45220.0201 Конденсатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
