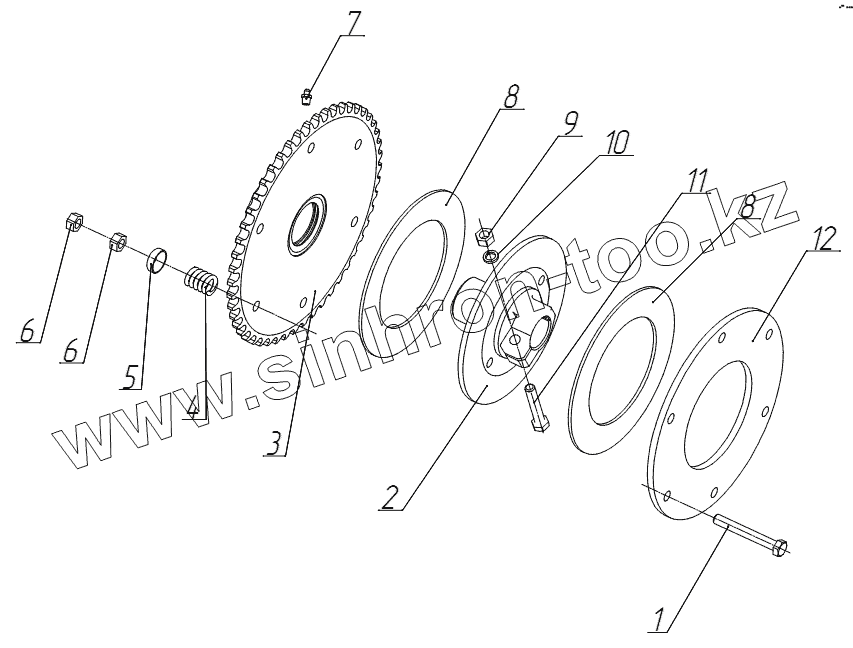

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Предохранительное устройство ЖКН 5-2-10Ш

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Енисей 1200 Енисей 1200М Енисей КЗС-950 (2005) Енисей КЗС-950 (2009) Енисей КЗС-960 (2008) Енисей КЗС-960 (2010) (2010) Енисей-324 (2008)

Схема > Не выбрано Комбайн-общий вид Схема передач левой стороны Схема передач правой стороны Жатвенная часть ЖКН 5Ш-04, ЖКН 6Ш-04, ЖКН 7Ш-04 Жатка ЖКН 5-2Ш-01, ЖКН 6-2Ш-01, ЖКН 7-2Ш-01 Мотовило ЖКН 5Е.01.00.00.000, ЖКН 6Е.01.00.00.000, ЖКН 7Е.01.00.00.000-01 Привод мотовила Щиток верхний ЖКН 5-64А Шнек жатки ЖКН 5-2-2Ш, ЖКН 6-2-2Ш, ЖКН 7-2-2Ш Пальчиковый механизм шнека жатки Предохранительное устройство ЖКН 5-2-10Ш Режущий аппарат ЖКН 5-2-ЗШГ, ЖКН 6-2-ЗШГ, ЖКН 7-2-ЗШГ ЖКН 5-2-7Ш, ЖКН 5-2-8Ш Поддержка левая, Поддержка правая Щитки ограждения привода режущего аппарата ЖКН 5-2-118Б, ЖКН 5-2-15Ш, ЖКН 4917 Щитки правой стороны ЖКН 5-2-121, ЖКН 5-2-147А, ЖКН 4923 ЖКН 5-2-17Ш Вал контрприводной Ролик в сборе ЖКН 5-2-25Ш Шкив вариатора верхний ЖКН 5-2-113А Шкив вариатора нижний ЖКН 5-2-114-01 Звездочка обводная 54-1-2-30 Башмак в сборе, Опора жатки ЖКН 5-2-6Ш, ЖКН 5-2-112 Щиток переходной ЖКН 5-43 Блок уравновешивания левый ЖКН 6-2 -80А (ЖКН 5Ш Блок уравновешивания правый ЖКН 5-2 -70А-01 (ЖКН 5Ш), ЖКН 6-2 -80А-01 (ЖКН 6Ш), ЖКН 5-2-20Ш (ЖКН 7Ш) Шкив ЖКН 5-2-99 Вал карданный Наклонная камера ЖКН 5-6Б, ЖКН 5-6Б-01 Вал транспортера нижний ЖКН 5-4-3 Барабан Труба с роликами ЖКН 5-6-4 Звездочка натяжная ЖКН 5-6-7 Устройство предохранительное ЖКН 5-6-17 Вал верхний ЖКН 5-6-22 Направляющая ЖКН 5-6-28 Успокоитель нижний ЖКН 5-6-30 Успокоитель верхний ЖКН 5-6-34 Щиток левый ЖКН 5-6-35 Щиток правый ЖКН 5-6-37А Шкив 12.02.06.00.000 Проставка ЖКН 5-5Ш Битер ЖКН 5-5-2Ш ЖКН 5-5-3-01 Контрпривод Плита ЖКН 5-5-5Ш Вал контрпривода ЖКН 5-5-13-01 Щиток пылезащитный ЖКН 5-5-14 Ролик натяжной ЖВ 6.32.00.00 Гидрооборудоваие жатки Рама Панель левая с лючками КДМ 2-3-1Н, КДМ 2-3-2Е Панель правая с лючками КДМ 2-2-1И, КДМ 2-2-2Е Крыша, крыша наклонная, фартук задний КДМ 2-4-1И, КДМ 2-4-2Б, КДМ 2-49 Связь передняя корпуса молотилки 12.22.54.01.000 Камнеуловитель 12.22.32.05.000 Битер приемный КДМ 2-7А Барабан КДМ 2-8Г Барабан штифтовый КДРМ 2-8Г Битер промежуточный Р 2-9 (КЗС 950), Р 2-9-01 (КЗС 954) Битер отбойный КДМ 2-80В Подбарабанье штифтового барабана КДРМ 2-90 Подбарабанье с надставкой КДМ 2-90В (1-е подб. однобараб), КДМ 2-90Г (1-е подб. двухбараб), КДМ 2-15 (2-е подб двухбараб) Барабан второй КДМ 2-91Б Регулировка подбарабаний Механизм обратной прокрутки барабанов КДМ 0-ЗА Mеханизм отключения жатки КДМ 2-44Г Главный контрпривод Главный контрпривод Контрпривод задний КДМ 2-37Е Половонабиватель КДМ 2-73А Ролики и звездочки натяжные КДМ 2-21-5, КДМ 2-71, КДМ 2-88 Грохот КДМ 2-12В Решето очистки верхнее КДМ 2-12-3А Стан решетный нижний КДМ 2-16А Решето очистки нижнее КДМ 2-16-2А Кронштейн регулировки тяг. Подвеска решетного стана КДМ 2-20А Удлинитель грохота КДМ 2-12-4А Рычаг очистки левый, Рычаг очистки правый КДМ 2-158А, КДМ-2-158А-01 Вентилятор КДМ 2-18Ж Шкив вариатора вентилятора ведущий КДМ 2-92A Шкив вариатора вентилятора ведомый КДМ 2-93-1А Вал колебательный КДМ 2-29Б Соломотряс 950.23.11.00.000, 954.23.11.00.000 Вал соломотряса ведущий, Вал соломотряса ведомый 960.23.11.10.020Б, 960.23.11.10.010Б Вал коленчатый ведущий, Вал коленчатый ведомый 34-2-11-5, 34-2-11-6 Бункер Р6А Шнек бункера Р6-2ПМ Механизм привода загрузочного шнека Р6-31А Привод загрузочного тракта Р6-3 ПС Механизм предохранительный Р6-3-2П Шнек загрузочный Р6-8П Механизм привода шнека бункера Кожух шнека с заслонками Р6-12П Устройство выгрузное Р12.60.00.00.000ПМ Шнек зерновой КДМ2-21К Шнек колосовой КДМ2-19И Камера пересыпная 960.20.23.30.000A Элеватор зерновой РО-22А Элеватор колосовой 960.20.23.20.000А Домолачивающее устройство КДМ2-10Г Барабан в сборе КДМ2-10-2В Копнитель Р8А Граблина правая, Граблина левая 12.08.08.02.000A-01, 12.08.02.000A Капот 12.08.14.00.000Г Кронштейн в сборе КДМ8-34 Измельчитель 12.27.00.000, Капот 12.27.02.00.000Б Поддон 12.27.03.02.00.000 Брус ножевой 12.27.03.03.000, Рама 12.27.03.03.000 Барабан 12.27.03.00.00, Drum Разбрасыватель 12.27.118.00.000 Щиток КДМ0-27-13 Устройство натяжное КДМ-175А Установка моторная 442Н-4Б Шкив в сборе 236Н-5-8-1А Воздухозаборник радиатора 442-3-51 Установка привода управления муфтой выключения сцепления двигателя Проставка кондиционера 442Н-4-56 Шкив натяжной КДМ3-19 Воздухозаборник вращающийся 21-12СЗ Блок радиаторов 442Н-4-77 Воздухоочиститель Вал карданный основной КИС 0106860 ТУ105.012.114-85 Установка сливной трубки (Моторная группа) Тросовое управление топливным насосом (Моторная группа) Хомут КДМ3-42 Бак топливный РО-221 Глушитель 236-3-7 Установка моторная 236Н-7В Воздухозаборник радиатора 236-3-10-01 Установка привода управления муфтой выключения сцепления двигателя Блок радиаторов 236Н-5-28А-01 Воздухоочиститель 236-3-25 Установка сливной трубки 236Н-5-20А Тросовое управление топливным насосом (Моторная группа) Мост управляемых колёс 960.21.03.00.000 Балка моста в сборе 960.21.03.01.000 Мост ведущий унифицированный с гидроприводом МВГ-12.00.000А-02 Редуктор бортовой левый, Редуктор бортовой правый МВГ-12.03.000А, МВГ-12.04.000А Редуктор бортовой МВГ-12.03.000А, МВГ-12.04.000А Коробка диапазонов 4-х ступенчатая МВГ-12.02.000Б Коробка диапазонов Дифференциал Механизм переключения коробки диапазонов МВГ-12.02.020А Колесо главное ГСТ4-6Б Кабина Е960.15.00.00.000Л Площадка водителя Е960.05.00.00.000Б Рулевая колонка Е960.05.30.01.000 Установка кондиционера 950.26.00.00.000 Установка отопительная Установка лестницы КДМ0-96В Щитки ограждения и поручни КДМ0-150А, КДМ0-130А, КДМ0-131Б Электрооборудование Р7А Жгуты Р7А Блок аккумуляторных батарей Р7А Гидросистема Р9 Гидросистема Р9 Гидросистема Р9 Гидросистема рулевого управления Р9 Гидросистема привода хода Р90 Бак основной гидросистемы Р9-17-1А Бак ГСТ Р90-1 Платформа подборщик ППК4.00.00.00.000 Платформа ППК 4.01.00.00.000 Транспортер Щиток верхний Вал приводной Шнек жатки ЖКН 4-2-2Ш Пальчиковый механизм шнека жатки Шкив вариатора нижний ППК4.01.00.01.000 Шкив вариатора верхний ППК4.01.00.02.000 Щитки ограждения ППК 4.01.00.03.000, ППК 4.01.00.04.000 Опора жатки ППК4.01.00.08.000А Транспортер ПП4.01.00.000 Вал ведущий ПП4.01.01.000 Вал ведомый ПП4.01.02.000 Вал ведомый ПП4.01.07.000Б Нормализатор ПП4.02.00.000 Колесо ПП3.05.00.000, ПП3.05.00.000-01 Шкив ПП3.09.00.000 Устройство разгружающее ПП3.10.01.000A Стеблесъемник ПП4.12.00.000 Проставка ЖКН5-5Ш-03 Плита с подшипником Шкив натяжной 34-101-4Б Инструмент и принадлежности Инструмент и принадлежности Инструмент и принадлежности

1

2

3

4

5

6

6

7

8

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	M12-6gx90.66.019		Болт
2	ЖКН5-2-10-2Ш		Диск
3	ЖКН5-2-10-1Ш		Звездочка
4	12.02.06.00.605		Пружина
5	12.02.06.00.406		Шайба
6	М12-6Н.6.019		Гайка
7	1,3Ц6хр		Масленка
8	2571112259		Накладка фрикционна
9	М12х1,25-6Н.6.019		Гайка
10	12.65Г.019		Шайба
11	M12x1,25-6gx65.66.019		Болт
12	12.02.06.00.476		Диск нажимной

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
