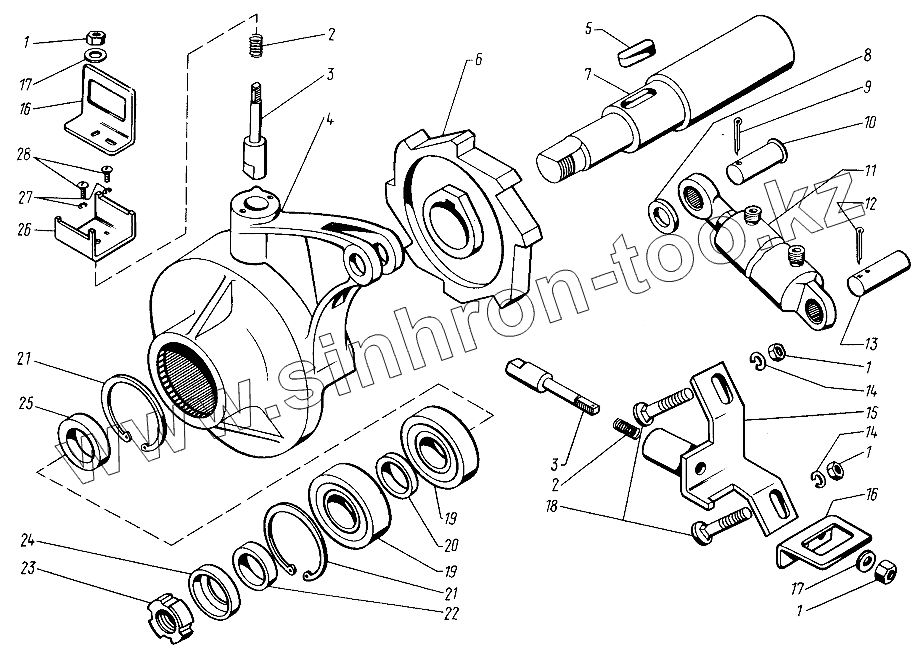

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Механизм обратной прокрутки барабанов КДМ 0-ЗА

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

17

18

19

19

20

21

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10-5915		Гайка
2	КДМ6996		Пружина
3	КДМ6981Б		Фиксатор
4	КДМ2040		Рычаг
5	14x9x36-23360		Шпонка
6	КДМ2105		Храповик
7	КДМ6046И		Вал барабана
8	20-11371		Шайба
9	5x28-397		Шплинт
10	20x55-9650		Ось
11	ГА-93000-02		Гидроцилиндр (47855114020)
12	Шплинт4x36-397		Шплинт
13	КД6349А-01		Ось гидроцилиндра
14	10.65Г-6402-01		Шайба
15	КДМ0-3-1A		Кронштейн
16	КДМ41128		Ручка
17	10-11371		Шайба
18	M10x75-7802		Болт
19	180508		Подшипник
20	КДМ8286		Втулка дистанционная
21	C.80-13943		Кольцо
22	КДМ8242		Втулка
23	КДМ8065		Гайка
24	3518050-94014		Шайба замочная
25	КДМ8175		Втулка
26	КДМ5414		Упор
27	6.65Г-6402		Шайба
28	М6х16-17473		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
