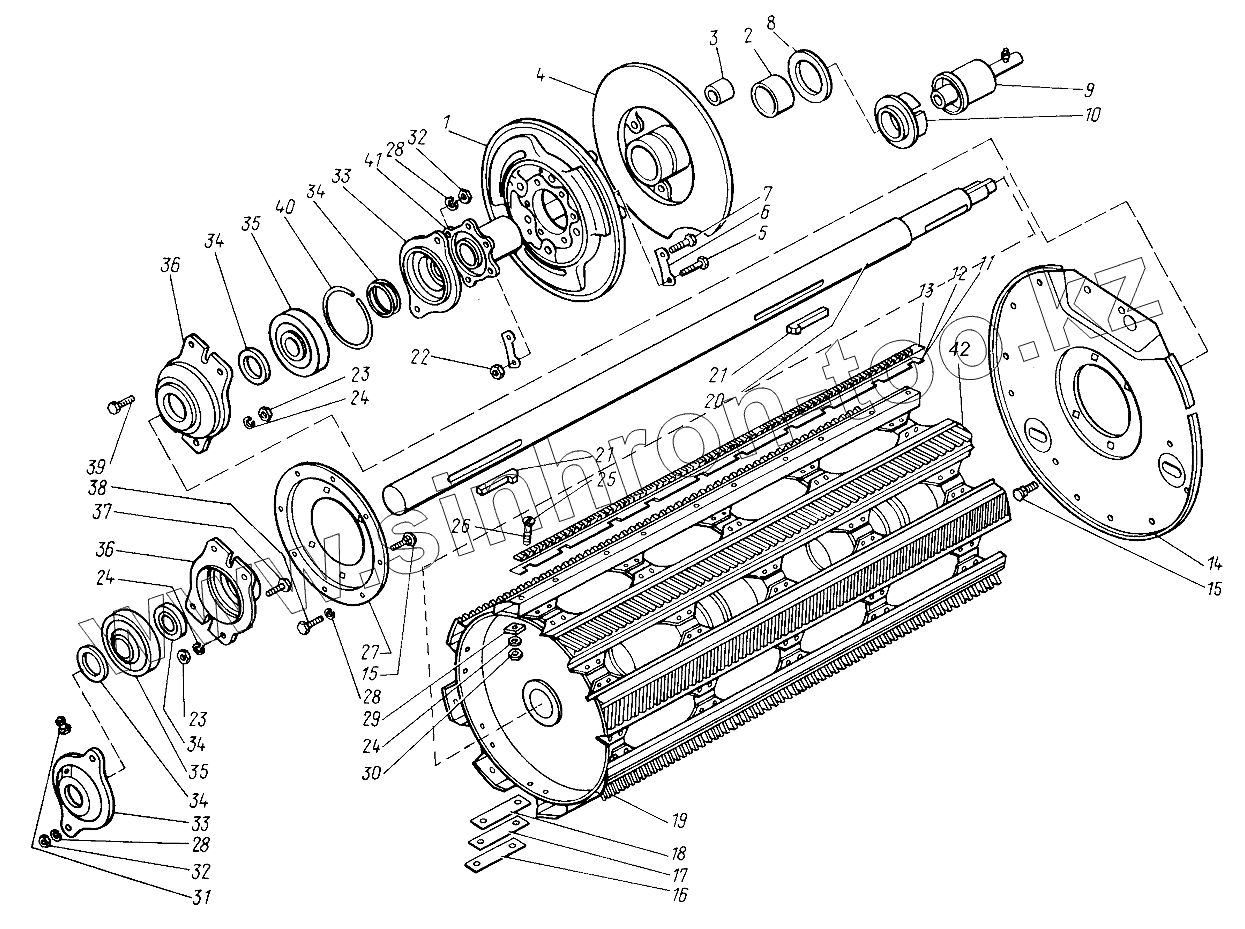

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Барабан второй КДМ 2-91Б

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

9

9

10

11

12

13

14

15

15

16

17

18

19

20

21

21

22

23

23

24

24

24

25

26

27

28

28

28

29

30

31

32

32

33

33

34

34

34

34

35

35

36

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КДМ1073Б		Диск
2	54-00229		Втулка
3	КДМ0057		Втулка
4	КДМ1072Б		Диск малый подвижный
5	КДМ6075А		Болт специальный
6	КДМ40781Б		Пластина замочная
7	M14x50-7796		Болт
8	КДМ40763А		Шайба
9	ГА76010А		Гидроцилиндр
9	ЕДЦГ062.000		Гидроцилиндр
9	ГА76010М		Гидроцилиндр
10	КДМ6443Д		Втулка
11	42065		Прокладка
12	40257		Пластинка
13	70045А		Бич
14	КДМ2-91-2Б		Фланец
15	M12x40-7802		Болт
16	42000		Пластина балансировочная
17	41999		Пластина балансировочная
18	41998		Пластина балансировочная
19	КДМ2-91-1		Остов барабана
20	КДМ6046И		Вал барабана
21	КДМ60087		Шпонка специальная
22	М14-5915		Гайка
23	М12-5915		Гайка
24	12.65Г-6402		Шайба
25	61389		Болт специальный
26	61382		Болт специальный
27	КДМ4137		Фланец
28	10.65Г-6402		Шайба
29	44-50243		Шайба
30	М12х1.25-5915		Гайка
31	2.3.45.Ц6Хр		Масленка
32	М10-5915		Гайка
33	44Б-10090		Крышка подшипника
34	1-2-60x85-1		Манжета
35	11312		Подшипник
36	44Б-10089		Корпус подшипника (47855110066)
37	М10x40-7795		Болт
38	М10x20-7796		Болт
39	M10x45-7795		Болт
40	44Б-60501		Кольцо упорное
41	КДМ6442-0		Ступица
42	70046А		Бич

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
