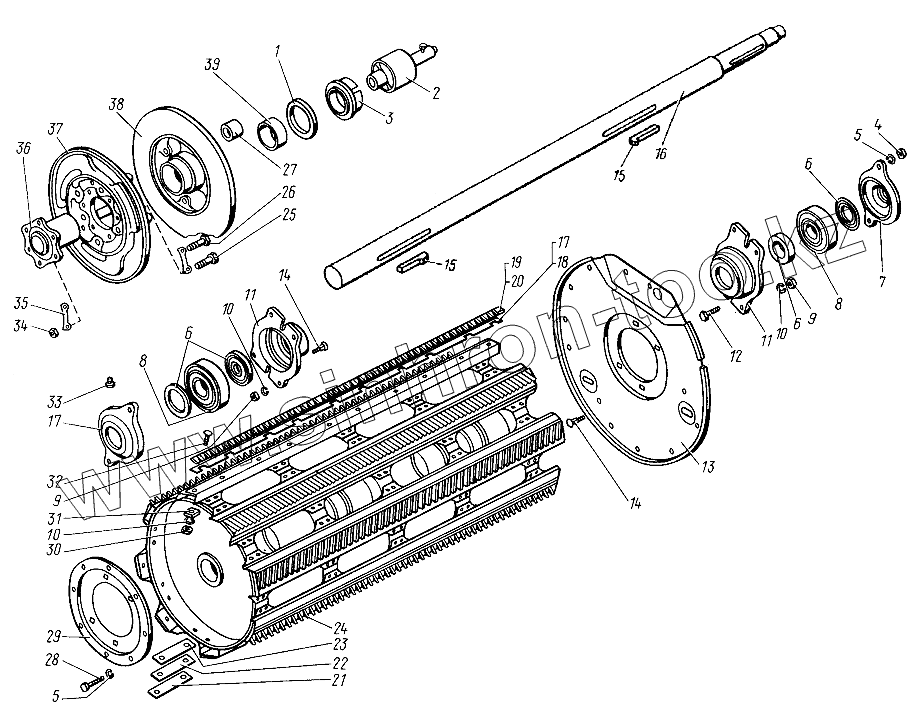

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Барабан КДМ 2-8Г

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

5

6

6

6

7

8

8

9

9

10

10

10

11

11

12

13

14

14

15

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КДМ40763А		Шайба
2	ГА76010А		Гидроцилиндр
2	ГА76010М		Гидроцилиндр
2	ЕДЦГ062.000		Гидроцилиндр
3	КДМ6443Г		Втулка
4	М10-5915		Гайка
5	10.65Г-6402		Шайба
6	1-2-60x85-1		Манжета
7	44Б-10090		Крышка подшипника
8	11312		Подшипник
9	М12-5915		Гайка
10	12.65Г-6402		Шайба
11	44Б-10089		Корпус подшипника (47855110066)
12	M10x40-7795		Болт
13	КДМ2-8-7Б		Фланец
14	M12x40-7802		Болт
15	КДМ60087		Шпонка специальная
16	КДМ6046Ж		Вал барабана
17	42065		Прокладка
18	40257		Пластинка
19	70045А		Бич
20	70046А		Бич
21	42000		Пластина балансировочная
22	41999		Пластина балансировочная
23	41998		Пластина балансировочная
24	КДМ2-8-1А		Остов барабана
25	M14x55-7817		Болт
26	M14x55-7796		Болт
27	КДМ0057		Втулка
28	M10x20-7796		Болт
29	КДМ4137		Фланец
30	M12x1,25-5915		Гайка
31	44-50243		Шайба
32	61382		Болт специальный
33	2.3.45.Ц6Хр		Масленка
34	М14-5915		Гайка
35	КДМ40781		Пластина замочная
36	КДМ6442		Ступица
37	КДМ1073Б		Диск
38	КДМ1072Б		Диск малый подвижный
39	54-00229		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
