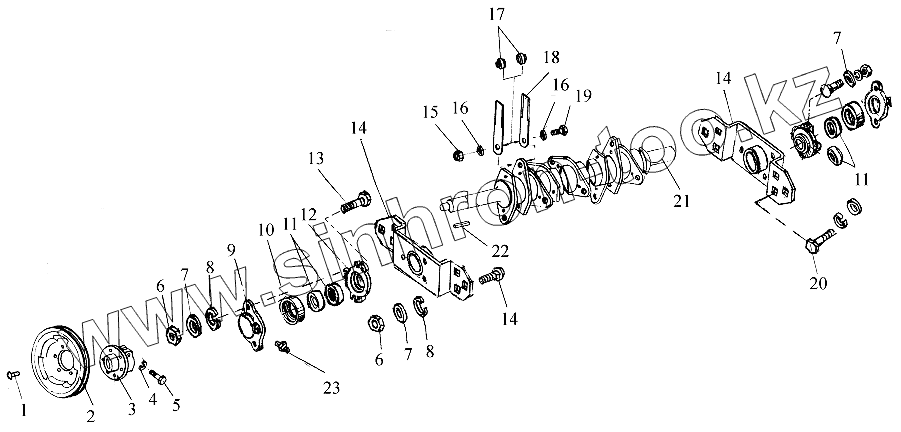

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Барабан 12.27.03.00.00, Drum

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
7
8
8
9
10
11
11
12
12
12
13
14
14
14
15
16
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 Заклепка8х32 Заклепка
2 КДМ1022Б Шкив
3 КДМ6835А Ступица
4 12.65Г.019 Шайба
5 БолтМ12х55 Болт
6 М10х40.46.019 Болт
7 10.65Г.019 Шайба
8 А.10.2.Ст.3.019 Шайба
9 Н.026.166.РТ Крышка подшипника
10 11210К Подшипник
11 1-2-50х70-1 Манжета
12 А.23.2.026-84 Корпус подшипника
12 Н.026.308РТМ Корпус подшипника
13 М10х40.46.019 Болт
14 12.27.03.04.010 Кронштейн
15 КДМ0-235 Гайка
16 12.27.03.01.613А Шайба
17 12.27.03.01.612А Втулка
18 12.27.03.01.447 Нож
19 М10х1,25х55 Болт
20 Шпонка14х9х63 Шпонка
21 12.27.03.01.010Г Вал
22 Шпонка12х8х56 Шпонка
23 1.3Ц6 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
