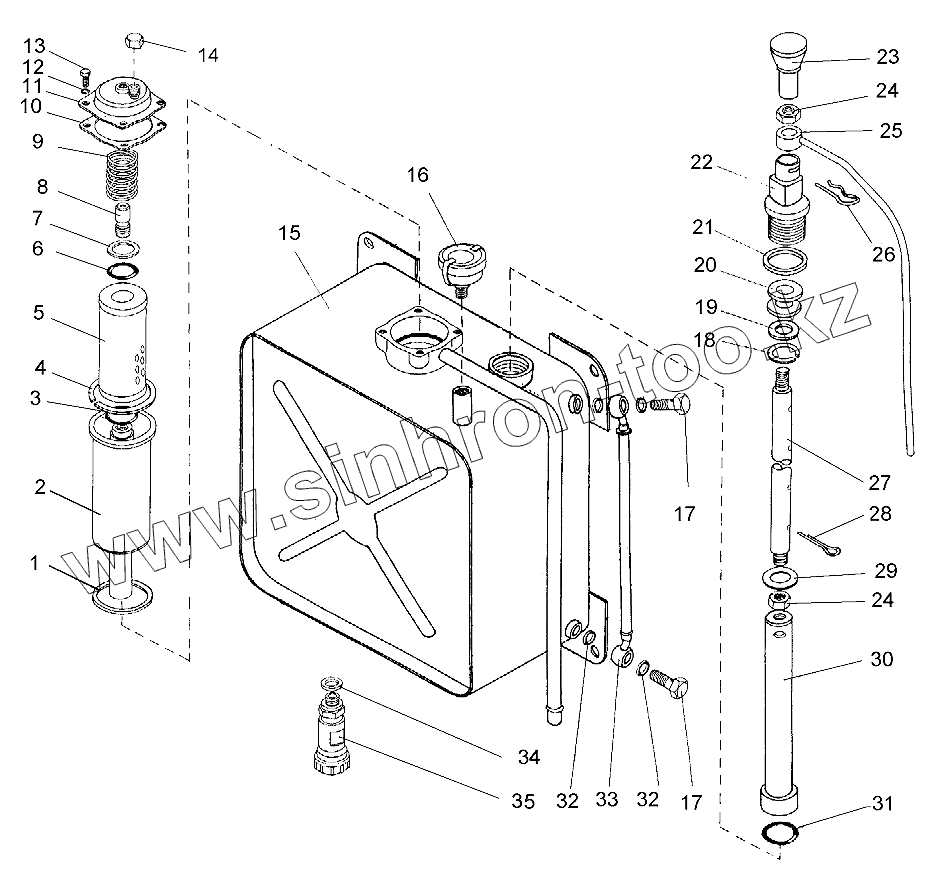

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Бак основной гидросистемы Р9-17-1А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

32

33

34

35

35

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КДМ0281		Прокладка
2	КДМ9-17-3Б		Резервуар сливной
3	044-048-25-2-2		Кольцо
4	С125		Кольцо
5	Т150-1012040		Фильтрующий элемент
6	040-045-30-2-2		Кольцо
7	КДМ40759		Шайба
8	КДМ9-17-2А		Клапан
9	КДМ6217		Пружина
10	КДМ0280		Прокладка крышки
11	12.09.17.03.000		Крышка
12	8.65Г.019		Шайба ГОСТ 6402-70
13	М8-6qх16.66.019		Болт
14	Н.036.12.060		Заглушка
15	Р9-17-1-1А		Бак
16	151.57.039		Сапун
17	16-110А		Болт поворотного угольника
18	ГСТМ6030		Кольцо
19	ГСТМ4021		Шайба
20	ГСТМ0005		Втулка
21	ГСТМ0006		Прокладка
22	ГСТМ0007		Пробка
23	КДМ0426А		Ручка
24	М10-6Н.6.019		Гайка
25	Р9-17-1-3		Визир
26	ЖКН6095		Шплинт пружинный
27	Р6174Б		Шток
28	3,2х20.019		Шплинт
29	А12.02.019		Шайба
30	12.90.01.03.010Б		Труба
31	00193		Кольцо
32	КДМ4999		Прокладка
33	12.09.17.05.000		Трубка уровня
34	011-015-25-2-2		Кольцо
35	Н.036.67.100		Полумуфта наружная
35	РТМ-А23.1.036-78		Полумуфта наружная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
